Serie de Máquina de Casting Die Longhua

Longhua ha insistido en la I + D y en la producción de máquina de fundición a presión con más de 37 años de experiencia.

Parámetros de la máquina de fundición de la serie de la serie LH (120T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

7

FUERZA DE SUJECION

Hacer

1200

Espacio entre barras de corbata

Mm

420 * 420

Lazo de la barra de diámetro

Mm

¢ 80

Trazo de apertura

Mm

350

Fuerza de inyección (intensificando)

Hacer

180

Distancia de lanzamiento del émbolo

Mm

120

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 40 ---- ¢ 60

Carrera de inyección

Mm

320

Presión de fundición (intensificando)

MPA

143/92/64

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

375

Peso de inyección (AL)

KG

1.6

Altura de troquel (min - max)

Mm

200 ~ 500

Fuerza de expulsión

Hacer

100

Empleado de eyector

Mm

80

Capacidad motora

Kw

11

Dimensiones de la máquina (L * W * H)

M

4.5 * 1.2 * 1.5

PESO DE LA MÁQUINA

T

4.5

Capacidad del tanque de aceite

L

300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

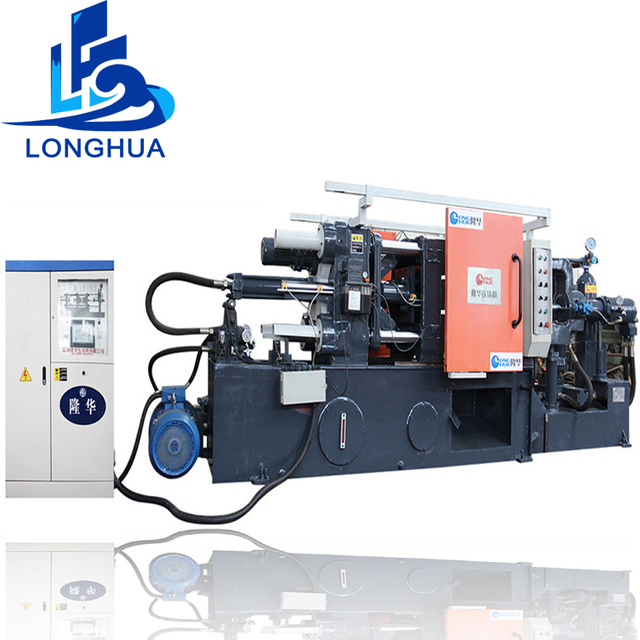

Parámetros de la máquina de fundición de la serie estándar de LH (125T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

7

FUERZA DE SUJECION

Hacer

1250

Espacio entre barras de corbata

Mm

420 * 420

Lazo de la barra de diámetro

Mm

¢ 80

Trazo de apertura

Mm

350

Fuerza de inyección (intensificando)

Hacer

180

Distancia de lanzamiento del émbolo

Mm

120

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 40 ---- ¢ 60

Carrera de inyección

Mm

320

Presión de fundición (intensificando)

MPA

143/92/64

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

375

Peso de inyección (AL)

KG

1.6

Altura de troquel (min - max)

Mm

200 ~ 500

Fuerza de expulsión

Hacer

100

Empleado de eyector

Mm

80

Capacidad motora

Kw

11

Dimensiones de la máquina (L * W * H)

M

4.5 * 1.2 * 1.5

PESO DE LA MÁQUINA

T

4.5

Capacidad del tanque de aceite

L

300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar LH (140T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

7

FUERZA DE SUJECION

Hacer

1400

Espacio entre barras de corbata

Mm

420 * 420

Lazo de la barra de diámetro

Mm

¢ 80

Trazo de apertura

Mm

350

Fuerza de inyección (intensificando)

Hacer

180

Distancia de lanzamiento del émbolo

Mm

120

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 40 ---- ¢ 60

Carrera de inyección

Mm

320

Presión de fundición (intensificando)

MPA

143/92/64

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

375

Peso de inyección (AL)

KG

1.6

Altura de troquel (min - max)

Mm

200 ~ 500

Fuerza de expulsión

Hacer

100

Empleado de eyector

Mm

80

Capacidad motora

Kw

11

Dimensiones de la máquina (L * W * H)

M

4.5 * 1.2 * 1.5

PESO DE LA MÁQUINA

T

4.7

Capacidad del tanque de aceite

L

300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (160d)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

7

FUERZA DE SUJECION

Hacer

1600

Espacio entre barras de corbata

Mm

440 * 440

Lazo de la barra de diámetro

Mm

¢ 80

Trazo de apertura

Mm

350

Fuerza de inyección (intensificando)

Hacer

220

Distancia de lanzamiento del émbolo

Mm

120

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 40 ---- ¢ 60

Carrera de inyección

Mm

320

Presión de fundición (intensificando)

MPA

143/92/64

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

390

Peso de inyección (AL)

KG

1.8

Altura de troquel (min - max)

Mm

200 ~ 550

Fuerza de expulsión

Hacer

100

Empleado de eyector

Mm

80

Capacidad motora

Kw

11

Dimensiones de la máquina (L * W * H)

M

5 * 1.4 * 1.6

PESO DE LA MÁQUINA

T

4.8

Capacidad del tanque de aceite

L

300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

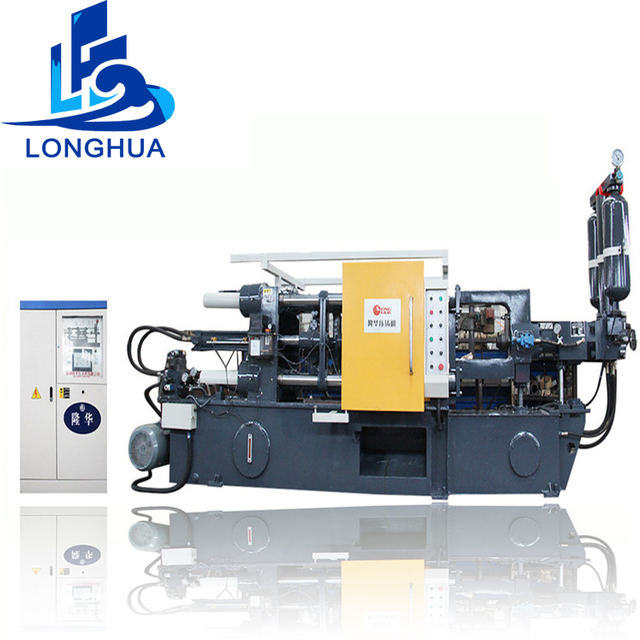

Parámetros de la máquina de fundición de la serie de la serie LH (170T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

7

FUERZA DE SUJECION

Hacer

1700

Espacio entre barras de corbata

Mm

460 * 460

Lazo de la barra de diámetro

Mm

¢ 80

Trazo de apertura

Mm

350

Fuerza de inyección (intensificando)

Hacer

220

Distancia de lanzamiento del émbolo

Mm

120

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 40 ---- ¢ 60

Carrera de inyección

Mm

320

Presión de fundición (intensificando)

MPA

143/92/64

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

400

Peso de inyección (AL)

KG

1.8

Altura de troquel (min - max)

Mm

200 ~ 550

Fuerza de expulsión

Hacer

100

Empleado de eyector

Mm

80

Capacidad motora

Kw

11

Dimensiones de la máquina (L * W * H)

M

5.5 * 1.6 * 2.05

PESO DE LA MÁQUINA

T

5.8

Capacidad del tanque de aceite

L

300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

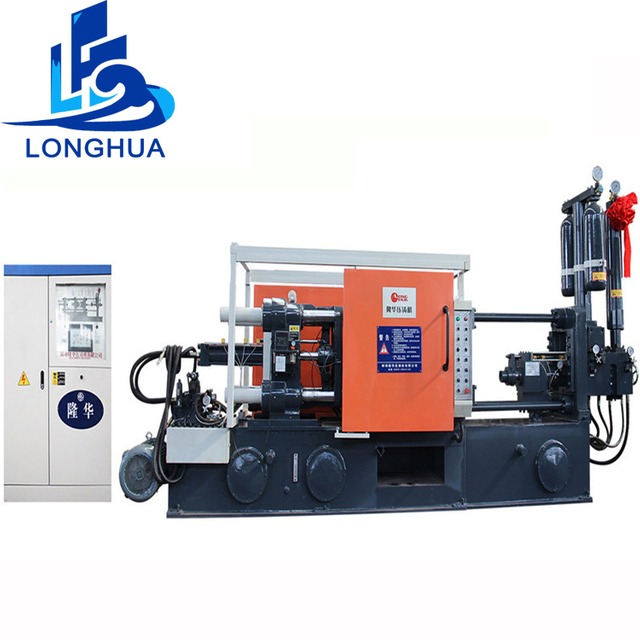

Parámetros de la máquina de fundición de la serie estándar de LH (180T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

1800

Espacio entre barras de corbata

Mm

480 * 450

Lazo de la barra de diámetro

Mm

¢ 85

Trazo de apertura

Mm

380

Fuerza de inyección (intensificando)

Hacer

270

Distancia de lanzamiento del émbolo

Mm

130

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 70

Carrera de inyección

Mm

350

Presión de fundición (intensificando)

MPA

112/78/57

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

450

Peso de inyección (AL)

KG

2.4

Altura de troquel (min - max)

Mm

200 ~ 550

Fuerza de expulsión

Hacer

110

Empleado de eyector

Mm

80

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

5.22 * 1.4 * 2.35

PESO DE LA MÁQUINA

T

6.7

Capacidad del tanque de aceite

L

600

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (200T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

2000

Espacio entre barras de corbata

Mm

480 * 480

Lazo de la barra de diámetro

Mm

¢ 85

Trazo de apertura

Mm

380

Fuerza de inyección (intensificando)

Hacer

270

Distancia de lanzamiento del émbolo

Mm

135

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 70

Carrera de inyección

Mm

350

Presión de fundición (intensificando)

MPA

112/78/57

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

450

Peso de inyección (AL)

KG

2.4

Altura de troquel (min - max)

Mm

200 ~ 550

Fuerza de expulsión

Hacer

110

Empleado de eyector

Mm

80

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

5.32 * 1.5 * 2.35

PESO DE LA MÁQUINA

T

7

Capacidad del tanque de aceite

L

600

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (220T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

2200

Espacio entre barras de corbata

Mm

510 * 510

Lazo de la barra de diámetro

Mm

¢ 90

Trazo de apertura

Mm

400

Fuerza de inyección (intensificando)

Hacer

270

Distancia de lanzamiento del émbolo

Mm

140

Posición de inyección

Mm

0 - 140

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 70

Carrera de inyección

Mm

345

Presión de fundición (intensificando)

MPA

112/78/57

Casting FIANGE PROTRUSION

Mm

10

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

160-679

Peso de inyección (AL)

KG

3

Altura de troquel (min - max)

Mm

220 ~ 600

Fuerza de expulsión

Hacer

120

Empleado de eyector

Mm

90

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

5.6 * 1.6 * 2.4

PESO DE LA MÁQUINA

T

8.2

Capacidad del tanque de aceite

L

680

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

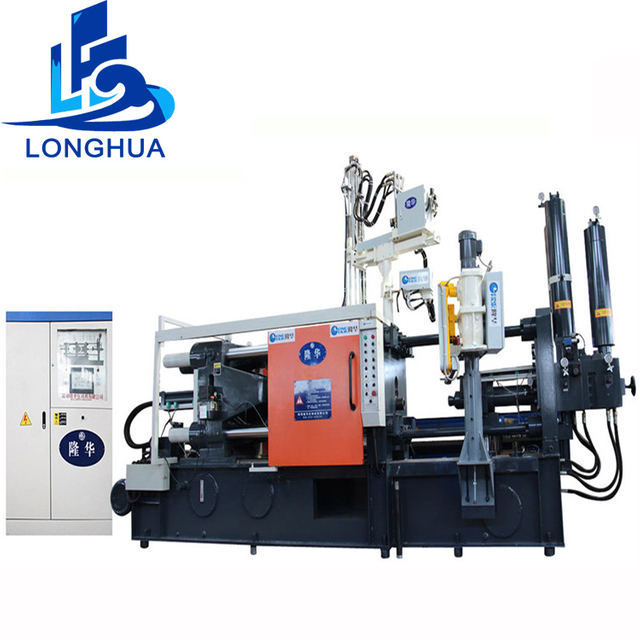

Parámetros de la máquina de fundición de la serie estándar de LH (280T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

2800

Espacio entre barras de corbata

Mm

560 * 560

Lazo de la barra de diámetro

Mm

¢ 110

Trazo de apertura

Mm

400

Fuerza de inyección (intensificando)

Hacer

240

Distancia de lanzamiento del émbolo

Mm

140

Posición de inyección

Mm

0 - 160

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 70

Carrera de inyección

Mm

400

Presión de fundición (intensificando)

MPA

143/99/73

Casting FIANGE PROTRUSION

Mm

12

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

700

Peso de inyección (AL)

KG

3.2

Altura de troquel (min - max)

Mm

250 ~ 650

Fuerza de expulsión

Hacer

140

Empleado de eyector

Mm

120

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

6.4 * 1.7 * 2.8

PESO DE LA MÁQUINA

T

12

Capacidad del tanque de aceite

L

750

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

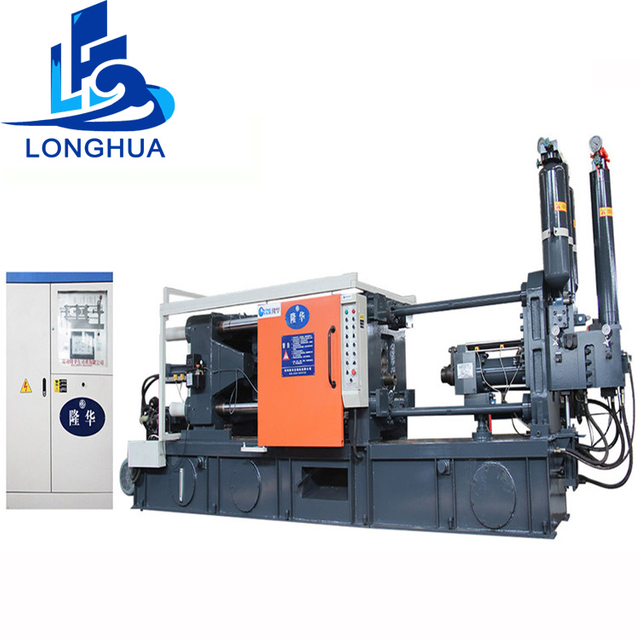

Parámetros de la máquina de fundición de la serie estándar de LH (300T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

3000

Espacio entre barras de corbata

Mm

560 * 560

Lazo de la barra de diámetro

Mm

¢ 110

Trazo de apertura

Mm

400

Fuerza de inyección (intensificando)

Hacer

240

Distancia de lanzamiento del émbolo

Mm

140

Posición de inyección

Mm

0 - 160

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 70

Carrera de inyección

Mm

420

Presión de fundición (intensificando)

MPA

143/99/73

Casting FIANGE PROTRUSION

Mm

12

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

700

Peso de inyección (AL)

KG

3.5

Altura de troquel (min - max)

Mm

250 ~ 650

Fuerza de expulsión

Hacer

150

Empleado de eyector

Mm

120

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

6.4 * 1.7 * 2.8

PESO DE LA MÁQUINA

T

12.5

Capacidad del tanque de aceite

L

750

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar LH (350T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

3500

Espacio entre barras de corbata

Mm

600 * 600

Lazo de la barra de diámetro

Mm

¢ 120

Trazo de apertura

Mm

500

Fuerza de inyección (intensificando)

Hacer

360

Distancia de lanzamiento del émbolo

Mm

180

Posición de inyección

Mm

0 - 160

Diámetro del émbolo

Mm

¢ 50 ---- ¢ 80

Carrera de inyección

Mm

480

Presión de fundición (intensificando)

MPA

184/127/94

Casting FIANGE PROTRUSION

Mm

12

Diámetro del fiange de fundición

Mm

110

Área de fundición máxima bajo (40MPA)

Cm2

875

Peso de inyección (AL)

KG

3.8

Altura de troquel (min - max)

Mm

250 ~ 750

Fuerza de expulsión

Hacer

180

Empleado de eyector

Mm

110

Capacidad motora

Kw

15

Dimensiones de la máquina (L * W * H)

M

6.8 * 1.8 * 2.7

PESO DE LA MÁQUINA

T

14.2

Capacidad del tanque de aceite

L

700

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (400T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

4000

Espacio entre barras de corbata

Mm

620 * 620

Lazo de la barra de diámetro

Mm

¢ 125

Trazo de apertura

Mm

450

Fuerza de inyección (intensificando)

Hacer

415

Distancia de lanzamiento del émbolo

Mm

200

Posición de inyección

Mm

0 - 175

Diámetro del émbolo

Mm

¢ 60 ---- ¢ 80

Carrera de inyección

Mm

570

Presión de fundición (intensificando)

MPA

141/104/80

Casting FIANGE PROTRUSION

Mm

12

Diámetro del fiange de fundición

Mm

130

Área de fundición máxima bajo (40MPA)

Cm2

1008

Peso de inyección (AL)

KG

5

Altura de troquel (min - max)

Mm

300 ~ 750

Fuerza de expulsión

Hacer

180

Empleado de eyector

Mm

140

Capacidad motora

Kw

18.5

Dimensiones de la máquina (L * W * H)

M

7.3 * 2 * 2.8

PESO DE LA MÁQUINA

T

16.5

Capacidad del tanque de aceite

L

1000

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

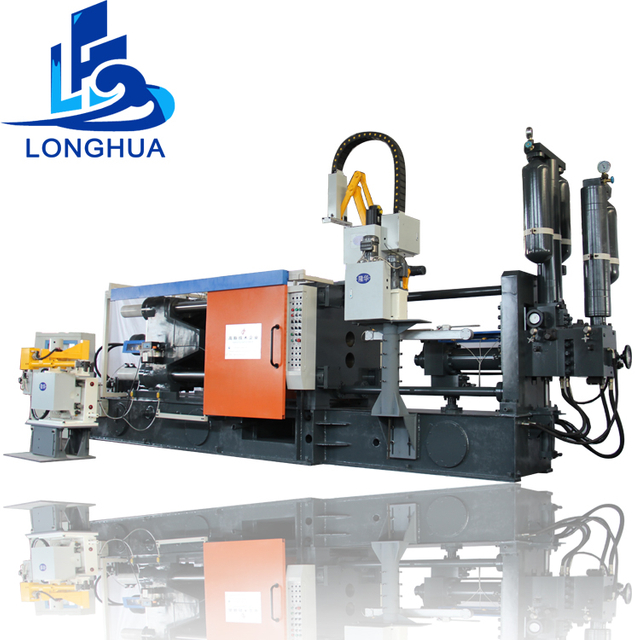

Parámetros de la máquina de fundición de la serie de la serie LH (500T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

5000

Espacio entre barras de corbata

Mm

760 * 660

Lazo de la barra de diámetro

Mm

¢ 140

Trazo de apertura

Mm

450

Fuerza de inyección (intensificando)

Hacer

450

Distancia de lanzamiento del émbolo

Mm

250

Posición de inyección

Mm

0 - 220

Diámetro del émbolo

Mm

¢ 70 ---- ¢ 90

Carrera de inyección

Mm

580

Presión de fundición (intensificando)

MPA

135/117/92

Casting FIANGE PROTRUSION

Mm

15

Diámetro del fiange de fundición

Mm

130

Área de fundición máxima bajo (40MPA)

Cm2

1209

Peso de inyección (AL)

KG

6.9

Altura de troquel (min - max)

Mm

300 ~ 800

Fuerza de expulsión

Hacer

240

Empleado de eyector

Mm

140

Capacidad motora

Kw

22

Dimensiones de la máquina (L * W * H)

M

7.7 * 2.1 * 3.1

PESO DE LA MÁQUINA

T

20

Capacidad del tanque de aceite

L

1200

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

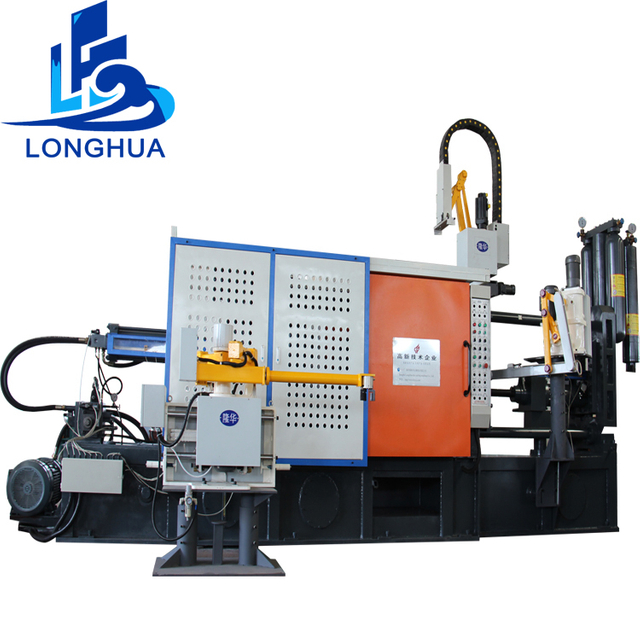

Parámetros de la máquina de fundición de la serie estándar de LH (550T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

5500

Espacio entre barras de corbata

Mm

760 * 760

Lazo de la barra de diámetro

Mm

¢ 140

Trazo de apertura

Mm

580

Fuerza de inyección (intensificando)

Hacer

526

Distancia de lanzamiento del émbolo

Mm

250

Posición de inyección

Mm

0 - 250

Diámetro del émbolo

Mm

¢ 70 ---- ¢ 90

Carrera de inyección

Mm

600

Presión de fundición (intensificando)

MPA

124/95/75

Casting FIANGE PROTRUSION

Mm

15

Diámetro del fiange de fundición

Mm

165

Área de fundición máxima bajo (40MPA)

Cm2

344/1433

Peso de inyección (AL)

KG

7.1

Altura de troquel (min - max)

Mm

320 ~ 850

Fuerza de expulsión

Hacer

250

Empleado de eyector

Mm

150

Capacidad motora

Kw

22

Dimensiones de la máquina (L * W * H)

M

8.35 * 1.85 * 2.98

PESO DE LA MÁQUINA

T

25

Capacidad del tanque de aceite

L

1000

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

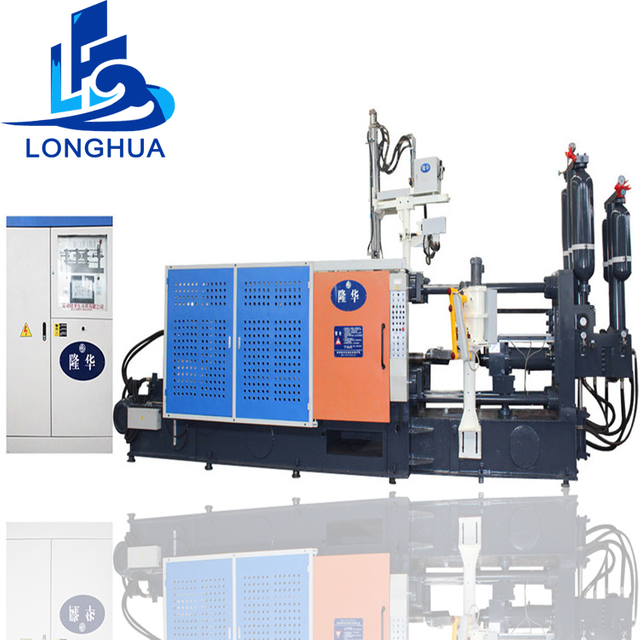

Parámetros de la máquina de fundición de la serie estándar de LH (700T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

7000

Espacio entre barras de corbata

Mm

760 * 760

Lazo de la barra de diámetro

Mm

¢ 170

Trazo de apertura

Mm

650

Fuerza de inyección (intensificando)

Hacer

615

Distancia de lanzamiento del émbolo

Mm

295

Posición de inyección

Mm

0 - 250

Diámetro del émbolo

Mm

¢ 70 ---- ¢ 100

Carrera de inyección

Mm

715

Presión de fundición (intensificando)

MPA

153/117/92

Casting FIANGE PROTRUSION

Mm

15

Diámetro del fiange de fundición

Mm

165

Área de fundición máxima bajo (40MPA)

Cm2

1750

Peso de inyección (AL)

KG

11

Altura de troquel (min - max)

Mm

350 ~ 900

Fuerza de expulsión

Hacer

315

Empleado de eyector

Mm

260

Capacidad motora

Kw

30

Dimensiones de la máquina (L * W * H)

M

8.4 * 2.2 * 3.1

PESO DE LA MÁQUINA

T

30

Capacidad del tanque de aceite

L

1250

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (800T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

12

FUERZA DE SUJECION

Hacer

8000

Espacio entre barras de corbata

Mm

810 * 810

Lazo de la barra de diámetro

Mm

¢ 170

Trazo de apertura

Mm

750

Fuerza de inyección (intensificando)

Hacer

665

Distancia de lanzamiento del émbolo

Mm

280

Posición de inyección

Mm

0 - 250

Diámetro del émbolo

Mm

¢ 80 ---- ¢ 100

Carrera de inyección

Mm

720

Presión de fundición (intensificando)

MPA

153/78/57

Casting FIANGE PROTRUSION

Mm

20

Diámetro del fiange de fundición

Mm

180

Área de fundición máxima bajo (40MPA)

Cm2

1900

Peso de inyección (AL)

KG

13

Altura de troquel (min - max)

Mm

350 ~ 900

Fuerza de expulsión

Hacer

315

Empleado de eyector

Mm

200

Capacidad motora

Kw

30

Dimensiones de la máquina (L * W * H)

M

9 * 2.2 * 3.1

PESO DE LA MÁQUINA

T

35

Capacidad del tanque de aceite

L

1500

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

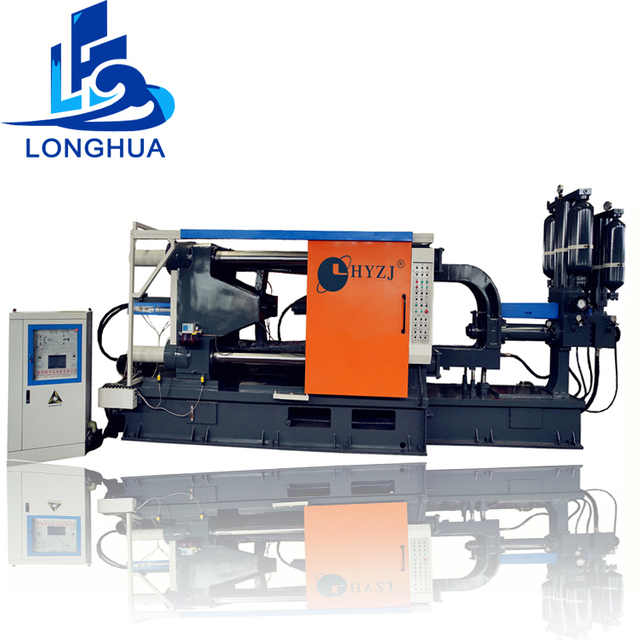

Parámetros de la máquina de fundición de la serie estándar de LH (900T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

14

FUERZA DE SUJECION

Hacer

9000

Espacio entre barras de corbata

Mm

910 * 910

Lazo de la barra de diámetro

Mm

¢ 180

Trazo de apertura

Mm

760

Fuerza de inyección (intensificando)

Hacer

750

Distancia de lanzamiento del émbolo

Mm

295

Posición de inyección

Mm

- 250

Diámetro del émbolo

Mm

¢ 80 ¢ 90 ¢ 100

Carrera de inyección

Mm

760

Presión de fundición (intensificando)

MPA

154/121/81

Casting FIANGE PROTRUSION

Mm

20

Diámetro del fiange de fundición

Mm

200

Área de fundición máxima bajo (40MPA)

Cm2

2150

Peso de inyección (AL)

KG

7.1 / 9/14

Altura de troquel (min - max)

Mm

350 ~ 950

Fuerza de expulsión

Hacer

315

Empleado de eyector

Mm

180

Capacidad motora

Kw

30

Dimensiones de la máquina (L * W * H)

M

9.1 * 2.4 * 3.3

PESO DE LA MÁQUINA

T

40

Capacidad del tanque de aceite

L

1500

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

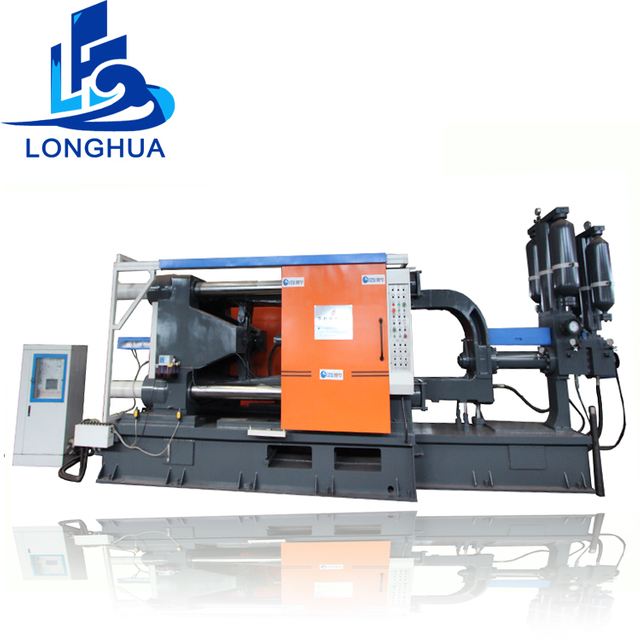

Parámetros de la máquina de fundición de la serie de la serie LH (1000T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

10000

Espacio entre barras de corbata

Mm

1000 * 1000

Lazo de la barra de diámetro

Mm

¢ 180

Trazo de apertura

Mm

800

Fuerza de inyección (intensificando)

Hacer

775

Distancia de lanzamiento del émbolo

Mm

300

Posición de inyección

Mm

0 - 250

Diámetro del émbolo

Mm

¢ 80 ---- ¢ 110

Carrera de inyección

Mm

760

Presión de fundición (intensificando)

MPA

154/121/98/81

Casting FIANGE PROTRUSION

Mm

20

Diámetro del fiange de fundición

Mm

200

Área de fundición máxima bajo (40MPA)

Cm2

2450

Peso de inyección (AL)

KG

15

Altura de troquel (min - max)

Mm

400 ~ 1000

Fuerza de expulsión

Hacer

360

Empleado de eyector

Mm

190

Capacidad motora

Kw

37

Dimensiones de la máquina (L * W * H)

M

10.5 * 3 * 3.3

PESO DE LA MÁQUINA

T

55

Capacidad del tanque de aceite

L

1600

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (1100T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

11000

Espacio entre barras de corbata

Mm

1050 * 1050

Lazo de la barra de diámetro

Mm

¢ 200

Trazo de apertura

Mm

880

Fuerza de inyección (intensificando)

Hacer

882

Distancia de lanzamiento del émbolo

Mm

300

Posición de inyección

Mm

0 --300

Diámetro del émbolo

Mm

¢ 90 ---- ¢ 120

Carrera de inyección

Mm

800

Presión de fundición (intensificando)

MPA

138.6 --- 78

Casting FIANGE PROTRUSION

Mm

20

Diámetro del fiange de fundición

Mm

240

Área de fundición máxima bajo (40MPA)

Cm2

2500

Peso de inyección (AL)

KG

18

Altura de troquel (min - max)

Mm

400 ~ 1150

Fuerza de expulsión

Hacer

500

Empleado de eyector

Mm

200

Capacidad motora

Kw

30 * 2

Dimensiones de la máquina (L * W * H)

M

10.6 * 3.5 * 3.8

PESO DE LA MÁQUINA

T

65

Capacidad del tanque de aceite

L

2800

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

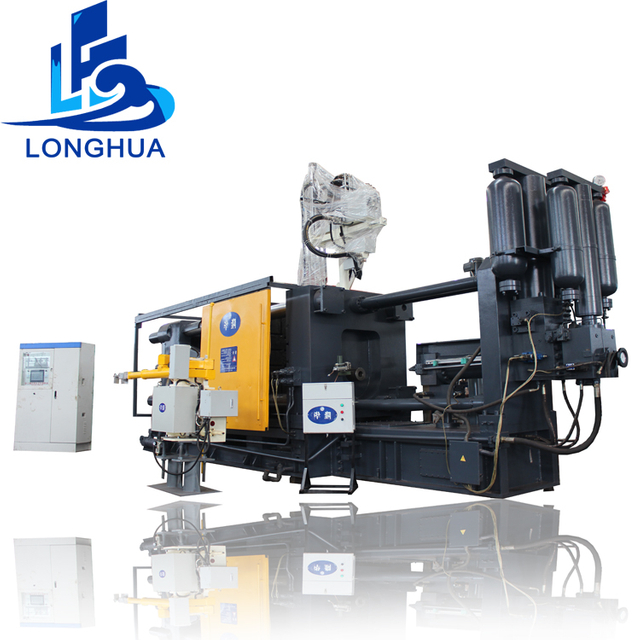

Parámetros de la máquina de fundición de la serie estándar LH (1300T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

13000

Espacio entre barras de corbata

Mm

1100 * 1100

Lazo de la barra de diámetro

Mm

¢ 230

Trazo de apertura

Mm

1000

Fuerza de inyección (intensificando)

Hacer

1075

Distancia de lanzamiento del émbolo

Mm

320

Posición de inyección

Mm

--160 --320

Diámetro del émbolo

Mm

¢ 100 ---- ¢ 140

Carrera de inyección

Mm

880

Presión de fundición (intensificando)

MPA

137 --- 70

Casting FIANGE PROTRUSION

Mm

25

Diámetro del fiange de fundición

Mm

240

Área de fundición máxima bajo (40MPA)

Cm2

3125

Peso de inyección (AL)

KG

25.4

Altura de troquel (min - max)

Mm

450 ~ 1180

Fuerza de expulsión

Hacer

570

Empleado de eyector

Mm

200

Capacidad motora

Kw

30 * 2

Dimensiones de la máquina (L * W * H)

M

11.8 * 3.7 * 4.2

PESO DE LA MÁQUINA

T

75

Capacidad del tanque de aceite

L

2800

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar LH (1600T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

16000

Espacio entre barras de corbata

Mm

1250 * 1250

Lazo de la barra de diámetro

Mm

¢ 260

Trazo de apertura

Mm

1200

Fuerza de inyección (intensificando)

Hacer

1285

Distancia de lanzamiento del émbolo

Mm

360

Posición de inyección

Mm

--175 --350

Diámetro del émbolo

Mm

¢ 110 ---- ¢ 150

Carrera de inyección

Mm

930

Presión de fundición (intensificando)

MPA

137 --- 73

Casting FIANGE PROTRUSION

Mm

25

Diámetro del fiange de fundición

Mm

260

Área de fundición máxima bajo (40MPA)

Cm2

4000

Peso de inyección (AL)

KG

30.8

Altura de troquel (min - max)

Mm

500 ~ 1400

Fuerza de expulsión

Hacer

570

Empleado de eyector

Mm

250

Capacidad motora

Kw

37 * 2

Dimensiones de la máquina (L * W * H)

M

11.8 * 4.6 * 4.7

PESO DE LA MÁQUINA

T

90

Capacidad del tanque de aceite

L

3000

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie de la serie LH (2000T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

20000

Espacio entre barras de corbata

Mm

1350 * 1350

Lazo de la barra de diámetro

Mm

¢ 280

Trazo de apertura

Mm

1400

Fuerza de inyección (intensificando)

Hacer

1500

Distancia de lanzamiento del émbolo

Mm

400

Posición de inyección

Mm

--175 --350

Diámetro del émbolo

Mm

¢ 130 ---- ¢ 170

Carrera de inyección

Mm

1000

Presión de fundición (intensificando)

MPA

113 --- 66

Casting FIANGE PROTRUSION

Mm

30

Diámetro del fiange de fundición

Mm

260

Área de fundición máxima bajo (40MPA)

Cm2

5000

Peso de inyección (AL)

KG

41

Altura de troquel (min - max)

Mm

650 ~ 1600

Fuerza de expulsión

Hacer

650

Empleado de eyector

Mm

300

Capacidad motora

Kw

55 * 2

Dimensiones de la máquina (L * W * H)

M

13 * 4.7 * 4.8

PESO DE LA MÁQUINA

T

135

Capacidad del tanque de aceite

L

3300

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

Parámetros de la máquina de fundición de la serie estándar de LH (3500T)

ARTÍCULOS

UNIT

ESPECIFICACIÓN

Presión de trabajo hidráulica

MPA

16

FUERZA DE SUJECION

Hacer

35000

Espacio entre barras de corbata

Mm

1650 * 1650

Lazo de la barra de diámetro

Mm

¢ 340

Trazo de apertura

Mm

1500

Fuerza de inyección (intensificando)

Hacer

1950

Distancia de lanzamiento del émbolo

Mm

480

Posición de inyección

Mm

--250 --450

Diámetro del émbolo

Mm

¢ 140 ---- ¢ 180

Carrera de inyección

Mm

1150

Presión de fundición (intensificando)

MPA

125 --- 75

Casting FIANGE PROTRUSION

Mm

30

Diámetro del fiange de fundición

Mm

280

Área de fundición máxima bajo (40MPA)

Cm2

7500

Peso de inyección (AL)

KG

60

Altura de troquel (min - max)

Mm

850 ~ 2000

Fuerza de expulsión

Hacer

900

Empleado de eyector

Mm

300

Capacidad motora

Kw

165

Dimensiones de la máquina (L * W * H)

M

16 * 4.8 * 4.8

PESO DE LA MÁQUINA

T

210

Capacidad del tanque de aceite

L

5630

Nos reservamos el derecho de realizar cualquier mejora técnica sin más aviso.

¿Por qué elegir la máquina de fundición a presión Longhua?

Desde 2017, hemos cooperado sucesivamente con la Academia China de Ciencias y el Instituto de Ciencia y Tecnología de Anhui para desarrollar máquinas de fundición a presión de ahorro de energía de precisión inteligentes. Diseña los dibujos de la máquina de fundición a presión, ajuste la descripción de la máquina de fundición, mejore el rendimiento de la máquina de fundición a presión y mejore la función de la máquina de fundición a presión. La máquina de fundición a presión pertenece a la máquina de fundición de metal, especialmente utilizada para la fundición de metales no ferrosos, como aleación de aluminio, aleación de cobre, aleación de magnesio, aleación de zinc, aleación de plomo, etc.
La compañía de Longhua controla estrictamente el proceso de producción. La mayoría de los ingenieros técnicos en el taller tienen más de diez años de experiencia en la fabricación de fundición a presión. Siempre insisten en usar materias primas de alta calidad, elaborar cuidadosamente cada parte y mejorar continuamente el proceso de fabricación. Creemos firmemente que creemos que los excelentes productos provienen de materias primas de alta calidad y tecnología avanzada y artesanía.

Soluciones de máquina de fundición a presión

Las piezas de fundición a presión se pueden fabricar como piezas de automóviles de fundición a presión, accesorios de tubería de motor de fundición a presión, piezas de acondicionamiento de aire de fundición a presión, cabezas de cilindros de gasolina de fundición a presión, válvulas de fundición a presión Brazos de balancín, asientos de válvula de fundición a presión , accesorios de potencia de fundición, fundas de extremo de motor de fundición, conchas de fundición a presión y bombas de fundición a presión, accesorios para la construcción de troquelados, accesorios decorativos de fundición a presión, accesorios de barandilla de fundición a presión, ruedas de fundición a presión y otras piezas.

Las piezas de fundición a presión del automóvil incluyen: cubierta de la cámara de la válvula, bandeja de aceite, carcasa del embrague, carcasa de engranajes de tiempo, intercooler, tanque de agua, tapa del radiador de aceite, tubo de intercooler, tapa pequeña de transmisión. Con la mejora continua del nivel de desarrollo de la industria de los equipos de fabricación nacional, el nivel de equipo de la máquina de fundición a presión también se ha mejorado significativamente, los tipos de piezas que se pueden fabricar también se amplían continuamente, y la precisión y complejidad de la Las piezas de fundición también se han mejorado en gran medida.

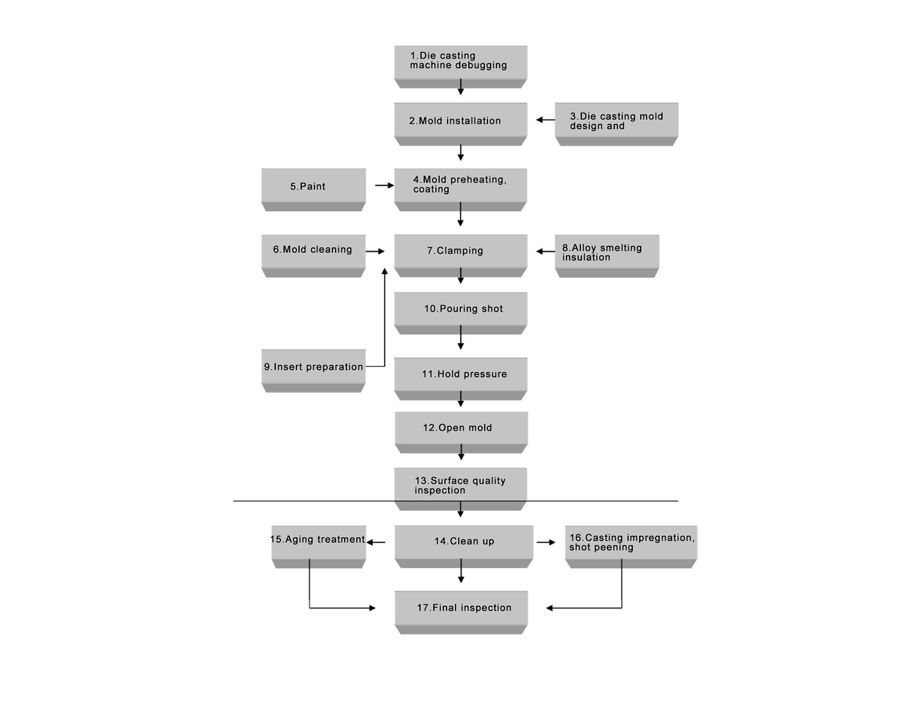

Los pasos de trabajo de la máquina de fundición a presión son los siguientes:

(1) cerrar el molde;

(2) Vierta el metal fundido en la cámara de prensa por el brazo robótico manual o automático;

(3) El punzón superior se mueve hacia abajo a una velocidad de inyección más baja, ingresa la cámara de presión y simplemente toca la superficie de metal fundido;

(4) El punzón superior se convierte en una velocidad de inyección más alta y presionada hacia abajo, mientras que el punzón inferior y el punzón superior mantienen la distancia relativa entre el punzón superior y el metal fundido y se mueve de forma síncrona;

(5) Cuando el punzón inferior se mueve hacia abajo para soltar el orificio de la boquilla, se apaga a la parte inferior y se admite; Por lo tanto, los golpes superiores e inferiores exprimen el metal fundido a alta velocidad al orificio de la boquilla (parte de SPUTE 6) inyección;

(6) El metal fundido pasa a través del sprue 6 compuesto por la boquilla, el manguito del brote 4, el orificio cónico del molde fijo y el desviador 2, y se llena en la cavidad del molde de la puerta interior 3;

(7) El relleno se completa, pero el punzón superior aún mantiene una cierta presión hasta que el metal fundido en la cavidad se solidifica completamente en la fundición de la matriz 1; El metal fundido en el corredor y la cámara de presión se solidifican en el puerto y el pastel restante 9, respectivamente. ;

(8) los ascensores superiores y se restablecen; Al mismo tiempo, el punzón inferior se mueve hacia arriba para cortar la torta restante que aún está conectada a la puerta recta;

(9) El punzón inferior continúa aumentando, levante la torta restante de la superficie superior de la cámara de presión, y luego retírela manualmente o por otros medios;

(10) Mueva el punzón inferior hacia abajo y se reinicie para bloquear el orificio de la boquilla;

(11) Abra el molde, la parte de fundición a presión y la puerta recta permanece en el molde movible juntos, y luego expulse y elimine la parte fundida de la matriz; Una vez que se corta el pastel restante, la acción de apertura del molde se puede ejecutar de inmediato, o puede disminuir ligeramente a una ejecución de tiempo adecuada, no tiene nada que ver con el levantamiento y el restablecimiento del punzón inferior; En este punto, se completa un ciclo de fundición.

Servicio de Máquina de Casting Die Longhua

Recurso de máquina de fundición a presión

download

Diagrama de plantilla de máquina de fundición Diagram.PDF

2334KB

6

2021-05-10

Copiar link

download

Máquina de fundición de matriz parámetros.pdf

186KB

6

2021-05-10

Copiar link

download

Álbum electrónico.pdf

61867KB

25

2020-10-02

Copiar link

Producto relacionado con fundición a presión

CONTAR:

+8617355200961

HABLA A:

First Western Building, Yanshan Industrial Park, Bengshan District, Bengbu City, Provincia de Anhui
Longhua Die Casting Machine Co., Ltd fue fundada en Bengbu, provincia de Anhui, China. Es una empresa profesional de alta tecnología involucrada en diseño, fabricación y venta de máquinas de fundición a presión de cámara fría y equipos periféricos de fundición a presión.

Prepárate para el futuro

Regístrese para nuestro boletín informativo para obtener actualizaciones directamente a su bandeja de entrada
Todos los derechos reservados © 2020 Longhua Die Casting Machine Co., Ltd Soporte porLetrero
