La presión de inyección es la variable más crítica para determinar la densidad de las piezas, el acabado superficial y el rendimiento general en la fabricación moderna. Si se equivoca, corre el riesgo de sufrir fallos estructurales y altas tasas de desperdicio. La precisión es más importante que nunca para las tiradas de producción de gran volumen.
A diferencia de los procesos de cámara caliente, los sistemas de cámara fría manejan aleaciones de alto punto de fusión como aluminio, latón y magnesio. Estos materiales exigentes requieren presiones significativamente más altas para superar las rápidas velocidades de enfriamiento. También deben llenar geometrías de moldes complejas increíblemente rápido. Debes mover el metal fundido rápidamente antes de que se congele dentro de los canales.
Comprender estos mecanismos de inyección precisos influye directamente en la forma de seleccionar y dimensionar su equipo de producción. Exploraremos los parámetros de presión de referencia y analizaremos el mecanismo crucial de inyección trifásica. Aprenderá cómo se correlaciona la presión con defectos de fundición específicos. También le mostraremos cómo calcular el tonelaje. Esto garantiza que podrá implementar la máquina de fundición a presión en cámara fría adecuada para sus operaciones a nivel empresarial.
Las presiones de inyección de la cámara fría suelen oscilar entre 2000 y 20 000+ psi (13,8 a 138+ MPa), superando con creces los sistemas de cámara caliente.
La inyección moderna se basa en un sistema trifásico preciso: prellenado lento, llenado de cavidad ultrarrápido (<0,1 segundos) e intensificación de alta presión.
El tonelaje requerido de la máquina viene dictado directamente por la presión máxima de inyección multiplicada por el área proyectada de la pieza fundida.

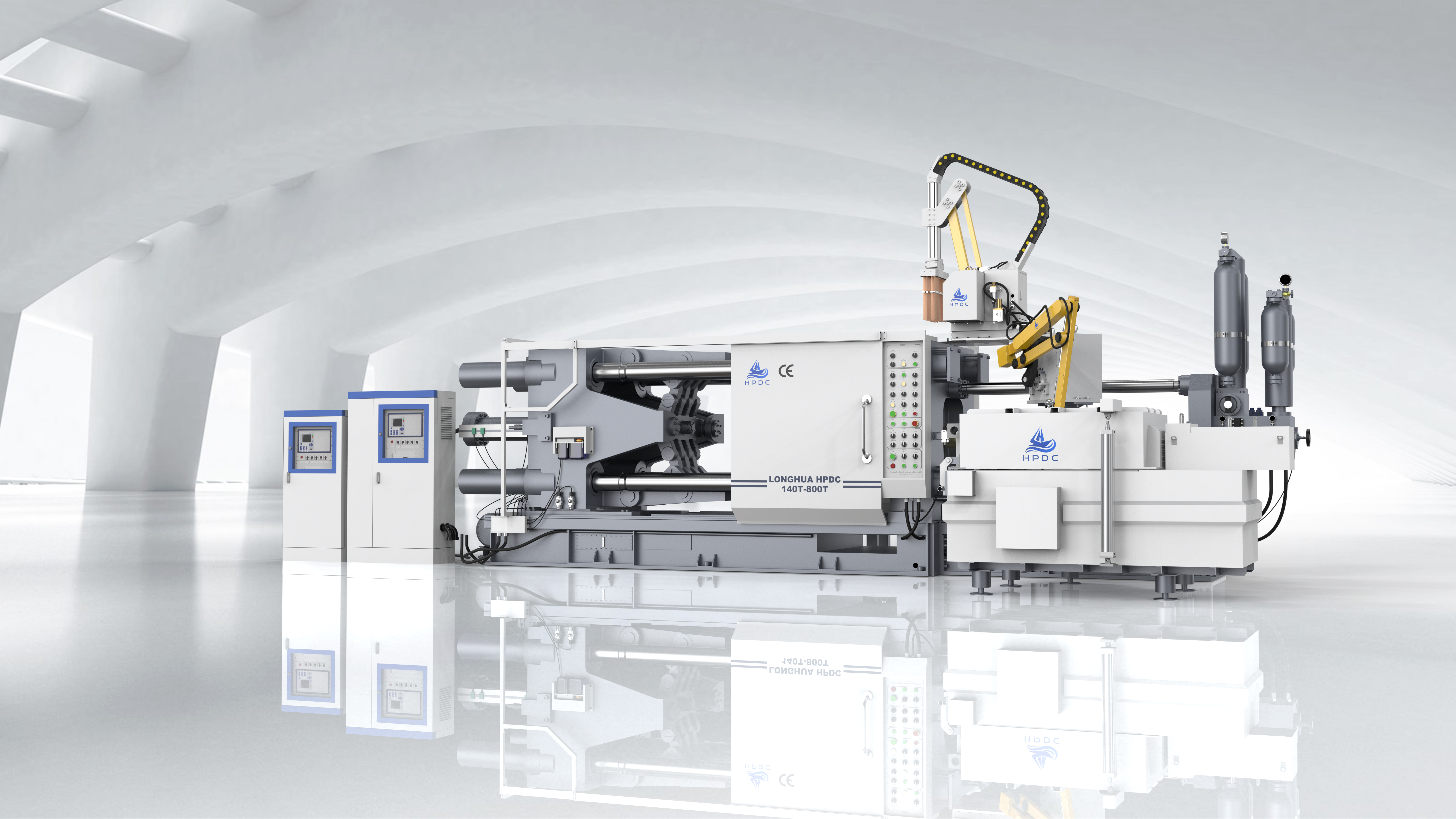

Seleccionar la máquina de fundición a presión de alta presión adecuada requiere evaluar el control de disparo de circuito cerrado, la compatibilidad del sistema de vacío y los tiempos de respuesta de intensificación.
Operar un proceso de cámara fría requiere una fuerza inmensa. Debes superar severos obstáculos térmicos y mecánicos para producir piezas metálicas densas. Los parámetros de presión básicos sientan las bases para todo su ciclo de producción.
Las presiones operativas típicas oscilan entre 2000 y más de 20 000 psi. En términos métricos, esto se traduce aproximadamente entre 13,8 MPa y 138 MPa. Los operadores ajustan estos parámetros según la aleación específica y la complejidad del diseño de la pieza. Los componentes de aluminio de paredes delgadas generalmente empujan hacia el extremo superior de este espectro de presión. Las piezas más gruesas pueden requerir menos fuerza explosiva pero exigen una presión de retención sostenida. Debe calibrar estos ajustes con precisión para cada molde único.
Quizás se pregunte por qué los sistemas de cámaras frías necesitan umbrales tan extremos. La respuesta está en el diseño del hardware y las propiedades del material. Las máquinas de campana caliente sumergen su mecanismo de bombeo directamente en el baño fundido. Bombean metales de bajo punto de fusión, como el zinc, a una presión moderada de 1000 a 5000 psi. Sin embargo, las aleaciones de alto punto de fusión, como el aluminio, disolverían un cuello de cisne sumergido.
Para evitar la destrucción del hardware, los sistemas de cámara fría separan el horno del mecanismo de inyección. Un cucharón automatizado recoge aluminio líquido a una temperatura aproximada de 650 °C a 750 °C. Este metal se vierte en una manga de perdigones sin calentar. Debido a que el manguito está frío, la aleación fundida comienza a perder calor inmediatamente. Debes inyectarlo violentamente rápido antes de que se solidifique y se convierta en una babosa inútil.
La manga de perdigones sin calentar actúa como área crítica de preparación para la carga fundida. Una vez que la cuchara deposita el metal líquido, el mecanismo del émbolo se activa. Debe ejercer una fuerza inmensa para superar la fricción de la piel metálica que se enfría. El émbolo impulsa el disparo hacia adelante, empujando la masa semilíquida a través del sistema de canales. Si la presión cae aunque sea ligeramente, se produce una solidificación prematura. Esto bloquea la puerta y arruina la fundición.
La inyección de metal moderna nunca es un empujón único y continuo. Se basa en una secuencia altamente coreografiada de cambios de velocidad y presión. Los ingenieros dividen este proceso en tres fases distintas. Cada fase tiene un propósito metalúrgico específico.
Fase 1: Prellenado (Disparo Lento)
Fase 2: Llenado de la cavidad del troquel (disparo rápido)
Fase 3: Intensificación (Apretar/Mantener)
El ciclo de inyección comienza deliberadamente lento. El émbolo se mueve a una velocidad moderada, normalmente entre 0,1 y 0,6 metros por segundo. El objetivo principal aquí es empujar el metal fundido suavemente a través del orificio de vertido. Quieres acumular la aleación justo detrás de la puerta.
Moverse lentamente evita salpicaduras excesivas. Actúa como un mecanismo de barrido, empujando el aire atmosférico fuera de la manga hacia las rejillas de ventilación del molde. Una proporción de llenado recomendada para esta fase se sitúa entre el 60% y el 70%. Si te apresuras en este paso, atrapas aire dentro de la onda de metal. Este aire atrapado inevitablemente causa una severa porosidad en la pieza final.
Una vez que el metal llega a la puerta, la máquina pasa al disparo rápido. El émbolo acelera agresivamente a velocidades que oscilan entre 0,4 y 6,0 metros por segundo. El llenado de la cavidad del troquel se produce en cuestión de milisegundos. Los tiempos de llenado típicos oscilan estrictamente entre 5 y 100 milisegundos.
El objetivo cambia completamente aquí. La alta velocidad atomiza el metal fundido a medida que pasa a través de la puerta estrecha. Este fino spray metálico llena toda la cavidad casi instantáneamente. Debe completar este llenado atomizado antes de que la aleación caiga por debajo de su temperatura líquida. Cualquier retraso provoca que el metal se congele antes de llegar a los rincones más alejados del molde.
El tiro rápido finaliza en el momento en que la cavidad se llena por completo. Inmediatamente, el sistema activa la fase de intensificación. Un aumento repentino en la presión estática aplica una fuerza masiva contra la cavidad ahora llena. La transición debe ocurrir en apenas milisegundos.
Este apretón final tiene dos propósitos vitales. Primero, comprime los gases atrapados en poros microscópicos e inofensivos. En segundo lugar, fuerza a que entre más metal líquido en la cavidad. A medida que la pieza se enfría, se encoge inherentemente. La fase de intensificación alimenta material adicional para compensar esta contracción volumétrica. Una ejecución adecuada en este caso reduce drásticamente las tasas de desperdicio. Los datos de la industria muestran que la optimización de esta fase puede reducir el desperdicio del 8% a casi el 1%.
Fase de inyección | Velocidad del émbolo | Duración/Tiempo | Objetivo principal |
|---|---|---|---|
Fase 1: Precarga | 0,1 - 0,6 m/s | Variable (depende del largo de la manga) | Evacuar el aire, recoger metal en la puerta. |
Fase 2: Tiro rápido | 0,4 - 6,0 m/s | 5 - 100 milisegundos | Atomice el metal, llene completamente la cavidad. |
Fase 3: Intensificación | Pico de presión estática | Durante la solidificación | Comprima gas, alimente metal para contrarrestar la contracción. |
Cada defecto en una pieza de metal fundido cuenta una historia sobre sus parámetros de inyección. La presión y la velocidad forman un delicado equilibrio. Encontrar el punto de ajuste óptimo determina si produce componentes de calidad aeroespacial o chatarra costosa.
Una fuerza de inyección insuficiente provoca fallos estructurales inmediatos. El metal fundido carece de la energía cinética necesaria para navegar por diseños de moldes complejos. Normalmente encontrará tres defectos distintos.
Cierres en frío: dos frentes metálicos se encuentran dentro de la cavidad pero no logran fusionarse. El metal se enfrió demasiado antes de cruzarse.
Errores de funcionamiento: El metal se congela completamente antes de llegar a los extremos del troquel. El casting resulta incompleto.
Secciones de paredes delgadas sin relleno: las áreas delgadas se enfrían más rápido. La baja presión no puede empujar el fluido viscoso hacia estos canales estrechos con la suficiente rapidez.
La causa fundamental sigue siendo simple. El metal se congela antes de que finalice la carrera de inyección.
No se puede simplemente maximizar la presión para resolver todos los problemas. La fuerza excesiva introduce un conjunto completamente diferente de dolores de cabeza en la fabricación. Destaca tanto el producto como el equipo.
Flash: La presión extrema obliga al metal fundido a sangrar fuera de la cavidad del molde. Sale por la línea divisoria entre las dos mitades de la matriz. Luego deberá dedicar tiempo y dinero a recortar este exceso de material.
Desgaste acelerado del troquel: el acero para herramientas solo puede soportar un límite de abuso. La presión excesiva provoca el 'lavado del molde', donde el metal en rápido movimiento erosiona la superficie del molde.
Fatiga de la herramienta: la tensión mecánica constante y abrumadora provoca problemas de calor. Se forman pequeñas grietas en la superficie del troquel, arruinando el acabado de futuras piezas fundidas.
La porosidad representa el mayor desafío en la fabricación de alta presión. La inyección a alta velocidad y alta presión provoca inherentemente graves turbulencias en el fluido. Esta turbulencia atrapa el aire atmosférico y los gases lubricantes dentro del metal que fluye.
Para piezas estructurales de automóviles o recipientes estancos a presión, la porosidad resulta fatal. Debilita el componente internamente. Para combatir esto, las operaciones modernas dependen en gran medida de la tecnología asistida por vacío. Debe utilizar una máquina de fundición a presión de alta presión equipada con un sistema de vacío. Estos sistemas evacuan el aire de la cavidad del molde apenas milisegundos antes del disparo rápido. Quitar el aire antes de que llegue el metal reduce drásticamente el atrapamiento de gas.
No se puede hablar de la presión de inyección sin hablar de la fuerza de sujeción de la máquina. Las dos fuerzas se oponen directamente. Comprender esta relación le impide comprar equipos de tamaño demasiado pequeño o demasiado grande.
Los ingenieros determinan el tamaño requerido de la máquina mediante un cálculo sencillo. La ecuación representa los límites físicos del equipo.
Fuerza de sujeción = Presión de la cavidad × Área total proyectada
Debe calcular el área proyectada de la pieza fundida, incluido el sistema de canales y los rebosaderos. Luego multiplica esta área por la presión de intensificación máxima aplicada durante la Fase 3.
¿Por qué es importante esta fórmula para su operación? Cuando el émbolo introduce metal fundido en el molde, crea una fuerza explosiva hacia afuera. El metal presurizado intenta constantemente separar las dos mitades del troquel. El mecanismo de sujeción de la máquina debe resistir físicamente esta enorme fuerza de separación. Si la presión de inyección excede la fuerza de sujeción, el molde se abre ligeramente. Esta separación provoca graves destellos y destruye las tolerancias dimensionales.
Repasemos un cálculo de ingeniería estándar para ilustrar este concepto claramente.
Supongamos que desea fundir una pieza de aluminio. El área total proyectada es de 120 cm².
La presión de inyección máxima deseada es 800 kg/cm² (aproximadamente 11 300 psi).
Multiplica 120 cm² por 800 kg/cm². El resultado equivale a 96.000 kilogramos.
Esto equivale exactamente a 96 toneladas de fuerza de separación.
Su máquina necesita 96 toneladas de fuerza de sujeción para permanecer perfectamente cerrada. Sin embargo, las mejores prácticas de ingeniería requieren un amortiguador de seguridad para absorber los picos de impacto dinámicos. En este escenario, seleccionaría una máquina con capacidad para más de 150 toneladas. Este amortiguador garantiza una producción estable sin forzar los tirantes hidráulicos.
Las altas presiones de inyección exigen tonelajes de máquina más pesados. Las máquinas más pesadas requieren cilindros hidráulicos enormes, barras de unión más gruesas y platos robustos. Esto afecta directamente su gasto de capital. Las máquinas más grandes exigen precios de compra iniciales más altos. Además, los platos masivos tardan más en abrirse y cerrarse. Esto aumenta ligeramente el tiempo total del ciclo. Debe equilibrar la presión de inyección necesaria con las realidades del tamaño del equipo para mantener la eficiencia operativa.
No todas las máquinas manejan la presión de inyección por igual. Dos máquinas con tonelaje idéntico pueden producir resultados de calidad muy diferentes. Los compradores deben evaluar los sistemas de control interno para garantizar una producción de alto rendimiento.
Los compradores modernos deben exigir sistemas de control de disparos de circuito cerrado. Las máquinas más antiguas utilizan sistemas hidráulicos de circuito abierto. Empujan el metal a ciegas, con la esperanza de que la presión se mantenga estable. Los sistemas de circuito cerrado funcionan de manera diferente. Utilizan servoválvulas en tiempo real y sensores avanzados. Estos sensores monitorean la velocidad y la presión del émbolo miles de veces por segundo.
Si el sistema detecta una caída de presión durante el disparo rápido, abre dinámicamente más la servoválvula. Ajusta la fuerza dinámicamente durante la carrera de inyección de milisegundos. Esto garantiza un perfil de disparo perfectamente consistente en cada ciclo. Los perfiles consistentes conducen directamente a una calidad constante de las piezas.
La velocidad de su hardware es sumamente importante. Evalúe las máquinas en función de la rapidez con la que pasan de la Fase 2 (llenado de cavidades) a la Fase 3 (intensificación). En el momento en que la cavidad se llena, el metal comienza a encogerse. Debes aplicar la presión de apretar al instante.
Los tiempos de respuesta más lentos provocan un retraso fatal. Las compuertas se congelan antes de que la máquina aplique la presión final. Sin ese metal extra comprimido, la pieza desarrolla huecos internos de contracción. Busque máquinas que tengan tiempos de transición medidos en milisegundos de un solo dígito.
Los procesos de alta presión requieren un estricto control ambiental. Busque sistemas que se integren perfectamente con equipos periféricos. Su máquina debe comunicarse perfectamente con las cucharas automáticas para garantizar temperaturas de vertido constantes. Debería activar lubricadores de matrices automatizados para aplicar volúmenes exactos de agentes desmoldantes.
Además, busque capacidades de la Industria 4.0. Las configuraciones modernas transmiten datos de presión de inyección directamente a herramientas de inspección de calidad basadas en la nube. Si un disparo específico experimenta una anomalía de presión, el sistema automáticamente marca ese lanzamiento para rechazarlo. Esta integración inteligente evita que las piezas defectuosas lleguen a sus clientes.
La presión de inyección no es un número estático que simplemente se programa en una máquina. Representa una curva altamente dinámica, milisegundo a milisegundo. Esta curva dicta la integridad estructural, el acabado superficial y la calidad final de su fundición de metal. Dominar el proceso de inyección trifásico le permite eliminar defectos y maximizar el rendimiento.
Su próximo paso requiere un análisis cuidadoso de su cartera de productos. Realice una auditoría exhaustiva del diseño de piezas. Calcule el área total proyectada de sus piezas más pesadas. Determine el espesor mínimo de pared para comprender sus necesidades de velocidad. Recopile estos datos específicos antes de solicitar especificaciones técnicas y recomendaciones de tonelaje a los fabricantes. Un enfoque basado en datos le garantiza invertir en el equipo exacto que exigen sus líneas de producción.
R: Las presiones máximas de inyección para el aluminio generalmente varían hasta 20 000 psi (aproximadamente 138 MPa). Sin embargo, el máximo exacto depende en gran medida del diseño de la pieza. Los componentes de paredes delgadas requieren presiones máximas más altas para llenarse adecuadamente. Las piezas estructurales complejas también dependen de altas presiones de intensificación para eliminar la porosidad. Siempre haga coincidir la presión con el tipo de aleación específico y la geometría del molde.
R: El tiempo de inyección debe ser corto debido a la rápida transferencia de calor. Las máquinas de cámara fría vierten metal fundido en una manga de perdigones sin calentar. La aleación comienza a perder calor y solidificarse instantáneamente. Para evitar que el metal se congele dentro del canal o cavidad, la fase de disparo rápido debe llenar todo el molde en menos de 0,1 segundos.
R: La presión de inyección excesiva reduce drásticamente la vida útil del troquel. El metal fundido a alta velocidad actúa como un chorro de agua abrasivo, provocando un desgaste severo de la herramienta y "lavado de matrices". Además, los picos masivos de presión inducen un choque térmico y tensión mecánica en el acero de la herramienta. Esto eventualmente causa grietas por calor y grietas. La optimización de los ajustes de presión es crucial para maximizar el retorno de la inversión en herramientas.
