¿Qué ángulo de inclinación ayuda a que las piezas fundidas de aluminio se suelten limpiamente?

Las modificaciones de herramientas causan algunos de los retrasos más costosos y que consumen más tiempo en la fabricación. Una fracción de título en diseño de herramientas determina si se obtiene una producción perfecta o una distorsión catastrófica de la pieza. A medida que el aluminio fundido se enfría dentro de una matriz, se contrae y agarra las herramientas de acero con una fuerza inmensa. Combinado con las propiedades naturalmente abrasivas del aluminio, el tiro inadecuado conduce directamente a superficies rayadas, pasadores eyectores doblados y desgaste prematuro de los bloques de la cavidad.

Especificar el ángulo de inclinación correcto durante la fase de Diseño para fabricación evita estas fallas. No puede confiar en que el fabricante de herramientas adivine su intención. Esta guía desglosa las tolerancias de desmoldeo exactas necesarias para garantizar una liberación limpia de las piezas, proteger su inversión en herramientas y mantener una estricta precisión dimensional en tiradas de producción de gran volumen.

• Líneas de base estándar: la mayoría de las piezas fundidas de aluminio estándar requieren un ángulo de inclinación de ± 1° a 2° para contrarrestar la naturaleza abrasiva y las tasas de contracción del metal.

• Variaciones entre núcleo y cavidad: las características internas (núcleos) generalmente requieren ángulos de inclinación más altos (a menudo de 1,5° a 2°) porque el aluminio se contrae sobre ellos, mientras que las características externas (cavidades) a menudo pueden liberarse limpiamente con tan solo 0,5°.

• Comparación de procesos: mientras que la fundición a la cera perdida generalmente depende de un ángulo de inclinación de ~1,5° y la fundición en arena requiere conos aún más grandes, la fundición a presión de alta presión utiliza moldes de acero de precisión que pueden aprovechar tolerancias de inclinación más ajustadas y de alta ingeniería.

• La aplicación dicta el ángulo: los embutidos profundos, las superficies texturizadas y las aplicaciones de uso final específicas dictan los requisitos de diseño: lo que funciona para un soporte simple no funcionará para un gabinete térmico complejo.

• El tiro cero es de alto riesgo: si bien el "tiro cero" es técnicamente posible para características muy poco profundas, aumenta significativamente el desgaste de las herramientas, los tiempos de ciclo y el riesgo de falla de expulsión.

La física de la eyección en un molde de fundición a presión de aluminio

Una liberación limpia en el taller significa que la pieza se expulsa sin rayar la superficie, sin deformación, con una tensión mínima en los pasadores expulsores y con tiempos de ciclo altamente predecibles. Lograr esto requiere una comprensión profunda de cómo se comporta el aluminio a medida que pasa de un estado fundido a 650 °C a un componente sólido dentro de una matriz de acero cerrada.

Las aleaciones de aluminio, como A380 o A360, suelen presentar una tasa de contracción del 0,4% al 0,6% durante la solidificación. A medida que el metal se enfría, se contrae fuertemente alrededor de cualquier elemento interno de la herramienta. Además, el aluminio solidificado es muy abrasivo contra el acero para herramientas H13. Sin la tracción adecuada, la fricción mecánica entre la pieza que se contrae y las paredes del molde provoca un desgaste severo, donde el aluminio se suelda físicamente al acero.

El tiro crea un espacio libre inmediato en el milisegundo exacto en que se activan los pasadores expulsores. Incluso una conicidad mínima de 0,5° rompe el vacío y la fricción física al instante, permitiendo que la pieza se deslice suavemente sin distorsión. Esta holgura mecánica es lo que separa un bien diseñado molde de fundición a presión de aluminio de uno que requiere pulido y mantenimiento constantes.

Al comparar la fundición a presión a alta presión con métodos alternativos, las diferencias en los requisitos de calado quedan claras. La fundición en arena y la fundición a la cera perdida a menudo requieren de 1,5° a 3° o más debido a la naturaleza porosa o prescindible de los materiales de sus moldes. Por el contrario, el entorno de alta presión de la fundición a presión depende de moldes de acero de precisión endurecidos. En este caso, la precisión del tiro es fundamental no solo para la liberación de la pieza, sino también para evitar las microfisuras del molde causadas por fuerzas de expulsión excesivas durante cientos de miles de tiros.

La dinámica térmica dentro de la matriz también juega un papel fundamental. Los bloques de matrices absorben una inmensa cantidad de calor durante la fase de inyección. Si una pieza carece de tracción, el tiempo de contacto prolongado durante una expulsión difícil transfiere el exceso de calor a áreas específicas del troquel, lo que provoca fatiga térmica y deterioro del calor. Un tiro adecuado garantiza que la pieza abandone el troquel rápidamente, manteniendo un equilibrio térmico estable.

La colocación del pasador eyector debe funcionar en conjunto con los ángulos de tiro. Puede tener una pared perfectamente perfilada, pero si los pasadores de expulsión se colocan demasiado lejos de las funciones de embutición profunda, la pieza aún se deformará durante la expulsión. El tiro reduce la fuerza requerida, permitiendo que los pasadores empujen la pieza uniformemente fuera de los núcleos sin perforar el aluminio semisólido.

Pautas estándar para ángulos de tiro para piezas de aluminio

La solicitud del borrador no es un proceso único para todos. La geometría específica de la pieza dicta el ángulo exacto requerido para una liberación limpia. Los equipos de ingeniería deben evaluar cada pared, saliente y nervadura de forma independiente.

Las características internas, conocidas como núcleos, requieren ángulos de desmoldeo mayores. Debido a que el aluminio se contrae sobre el núcleo a medida que se enfría, agarra el acero con fuerza. Generalmente se recomienda un mínimo de 2° para núcleos profundos, mientras que 1,5° puede ser suficiente para núcleos poco profundos. Si diseña una protuberancia cilíndrica profunda sin un tiro adecuado, el aluminio se encogerá tanto alrededor del pasador central que romperá el pasador durante la expulsión.

Por el contrario, las características externas o cavidades permiten ángulos de desmoldeo más pequeños. El aluminio se encoge al separarse de las paredes de la cavidad, lo que significa que ángulos tan bajos como 0,5° a 1° a menudo pueden facilitar una liberación limpia. El metal se separa naturalmente del acero, lo que reduce significativamente el coeficiente de fricción.

La profundidad del sorteo juega un papel crucial en el cálculo del draft. Los sorteos más largos requieren más tiro para evitar irritaciones en la superficie extendida. Una nervadura de 10 mm de profundidad podría sobrevivir con 1° de tiro, pero una pared de carcasa de 50 mm de profundidad requerirá 2° o más para evitar marcas de arrastre. Mantener un espesor de pared constante mientras se aplica el tiro garantiza un enfriamiento uniforme y reduce el riesgo de porosidad interna.

La ubicación de la línea de separación dicta directamente la dirección del dibujo e impacta la geometría de la forma de la red. La técnica del "tiro medio de la caja" es muy eficaz para recintos profundos. Al extender el ángulo desde la línea de separación hacia el centro de la pieza, los ingenieros dividen el ángulo cónico, minimizando la variación dimensional general desde la parte superior hasta la parte inferior de la pared.

A pesar del deseo de ingeniería de que las paredes sin tiro se combinen con otros componentes, este enfoque conlleva importantes compensaciones en la planta de producción. Si bien es técnicamente posible para elementos extremadamente poco profundos (menos de 3 mm), el tiro cero aumenta significativamente el riesgo de irritación, requiere una lubricación frecuente del molde, acorta la vida útil de la herramienta y casi siempre requiere un mecanizado CNC secundario para alcanzar tolerancias estrictas.

Cuando se trata de geometrías complejas, también se debe considerar la intersección de muros perfilados. Cuando se unen dos muros perfilados, la esquina resultante debe tener un radio generoso. Las esquinas afiladas combinadas con la corriente de aire crean tensiones en el acero de la herramienta, que eventualmente se agrietarán bajo las altas presiones de inyección del proceso de fundición a presión.

Los fabricantes de herramientas suelen utilizar software especializado para ejecutar análisis de borrador en modelos CAD antes de cortar acero. Este software resalta superficies en diferentes colores según su ángulo de inclinación en relación con la dirección de tracción. Cualquier superficie que muestre un ángulo de inclinación cero o negativo (un corte socavado) debe rediseñarse o manipularse con elevadores y correderas móviles, lo que agrega costos y complejidad significativos a la herramienta.

Requisitos preliminares y herramientas para aplicaciones específicas

Diferentes productos exigen diferentes estrategias de diseño en función de sus requisitos funcionales y cosméticos. No se pueden aplicar las mismas normas preliminares a un soporte interno oculto que a un producto de consumo muy visible.

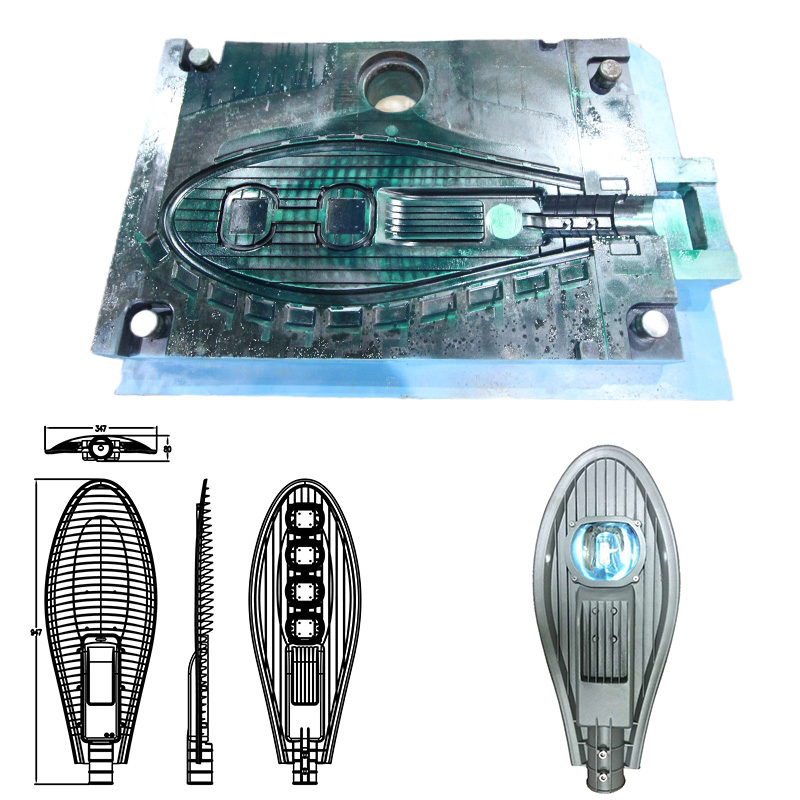

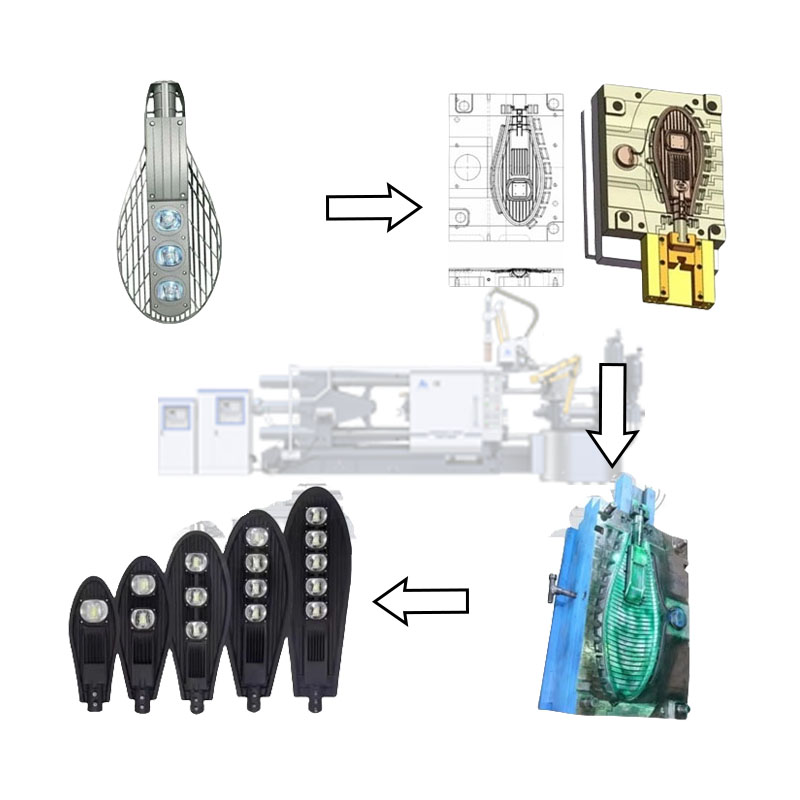

Al diseñar un molde de fundición a presión para farolas de aluminio , los gabinetes complejos y los disipadores de calor presentan desafíos únicos. Las aletas de enfriamiento delgadas y profundas requieren ángulos de tiro más altos, a menudo superiores a 2° o 3°, para evitar que las aletas se rompan dentro de la herramienta durante la expulsión. El borrador debe equilibrar cuidadosamente las necesidades de disipación térmica del producto final con los requisitos de liberación estructural del molde. Si las aletas están demasiado estiradas, se vuelven demasiado gruesas en la base, atrapando el calor y provocando porosidad. Si les falta calado, se pegan en el dado.

Los bienes de consumo de gran volumen presentan un conjunto diferente de prioridades. El diseño de un molde de fundición a presión para utensilios de cocina de aluminio requiere un enfoque estricto en cómo interactúan los ángulos de salida con los acabados superficiales cosméticos. Las superficies texturizadas requieren entre 1° y 1,5° adicionales de inclinación por cada 0,025 mm de profundidad de textura. Esto evita que el aluminio abrasivo se arrastre por el acero y estropee la apariencia cosmética final antes de aplicar los recubrimientos antiadherentes.

Los componentes automotrices, como las cajas de transmisión, requieren un enfoque híbrido. Estas piezas suelen presentar cavidades internas profundas para engranajes y ejes, junto con bridas de montaje externas. Las cavidades internas requieren un gran esfuerzo para liberarse de los enormes núcleos de acero, pero las bridas de montaje a menudo requieren un mecanizado secundario para lograr una planitud y perpendicularidad perfectas. En estos casos, se agrega borrador para proporcionar material adicional (margen de mecanizado) que luego se elimina mediante fresado.

Los equipos de telecomunicaciones, como las carcasas de las estaciones base 5G, dependen en gran medida de la corriente de aire para gestionar el peso y el rendimiento térmico. Estas enormes piezas cuentan con cientos de aletas de refrigeración y resaltes de montaje. Si no se aplica la tracción adecuada incluso a un solo saliente, se puede deformar toda la pieza durante la expulsión, inutilizando la pieza. Los ingenieros de herramientas pasan semanas optimizando el tiro en estos modelos para garantizar una fuerza de expulsión equilibrada en toda la superficie.

Evaluación del diseño de herramientas: características de los resultados

Un borrador adecuado elimina directamente las marcas de arrastre y los rayones. Esto es particularmente crítico en la puerta, donde la velocidad del metal fundido y la carga térmica son máximas. El área de la compuerta experimenta el desgaste más severo de todo el troquel. Si se requiere una perpendicularidad estricta cerca de la puerta, los ingenieros deben diseñar el borrador en características que se mecanizarán mediante CNC después de la fundición.

El calado por sí solo es insuficiente sin los filetes internos adecuados. Los ángulos rectos agudos combinados con un calado mínimo crean graves concentraciones de tensión. Estas concentraciones provocan grietas en las piezas y daños físicos al molde durante la expulsión. Radios generosos distribuyen las fuerzas de expulsión de manera uniforme en toda la geometría de la pieza, lo que permite que el tiro haga su trabajo y rompa la fricción.

Los ángulos de inclinación óptimos se correlacionan directamente con una reducción de la fatiga térmica y el desgaste mecánico del molde. Al reducir la fuerza de expulsión requerida, el tiro adecuado extiende la vida útil de los pasadores expulsores, los pasadores centrales y la propia base del troquel. Una herramienta diseñada con un borrador generoso ejecutará cientos de miles de disparos con un mantenimiento mínimo, lo que reducirá el tiempo de inactividad general de la producción y el costo por pieza.

Los requisitos de acabado superficial dictan en gran medida las tolerancias de desmoldeo. Si una pieza requiere un pulido de alto brillo o una textura de recubrimiento en polvo específica, cualquier marca de arrastre causada por un borrador insuficiente se transmitirá a través del acabado final. El coste de pulir manualmente las marcas de arrastre en piezas fundidas en bruto destruye los márgenes de beneficio. Agregar 0,5° adicionales de tiro elimina por completo este trabajo secundario.

También debes evaluar cómo afecta el borrador al peso de la pieza final. En aplicaciones aeroespaciales o automotrices donde el aligeramiento es fundamental, el tiro excesivo agrega masa innecesaria al componente. Los ingenieros deben calcular el tiro mínimo exacto requerido para una liberación limpia sin agregar exceso de aluminio a las paredes. Esto requiere un flujo de molde preciso y un análisis térmico.

Riesgos de implementación y estrategias de mitigación

No optimizar los ángulos de desmoldeo introduce importantes riesgos de fabricación que detendrán la producción y requerirán costosas modificaciones de las herramientas.

• Riesgo: fallas de eyección y distorsión de piezas. Ordenar el flujo del molde y el análisis de solidificación térmica durante la etapa DFM. Esto identifica los puntos calientes donde la pieza puede agarrar el molde con más fuerza de lo previsto, lo que le permite aumentar la tracción en esas áreas específicas antes de cortar acero.

• Riesgo: Deslizamiento de la tolerancia dimensional. Establezca estructuras de referencia claras en sus dibujos. Dado que el plano cambia la dimensión de una entidad de arriba a abajo, especifique explícitamente si las dimensiones críticas se aplican a la raíz, la punta o el promedio de la entidad proyectada.

• Riesgo: Desalineación entre las capacidades de diseño y fabricación. Exija a los socios de herramientas que proporcionen un informe DFM completo que detalle cada desviación de ángulo de inclinación propuesta con respecto al modelo CAD original. Revise y apruebe estos cambios antes de autorizar la fabricación de herramientas.

• Riesgo: Rotura del pasador del núcleo. Para orificios profundos y estrechos, especifique un ángulo de inclinación mínimo de 2° y asegúrese de que el fabricante de herramientas utilice pasadores centrales de alta dureza con canales de enfriamiento adecuados para evitar que el aluminio se suelde al pasador.

• Riesgo: Defectos cosméticos en superficies texturizadas. Calcule siempre el borrador requerido en función de la llamada de profundidad de textura específica. No confíe en los ángulos de salida estándar si está aplicando un chorro de arena pesado o un acabado punteado a la cavidad.

Conclusión

La incorporación de un ángulo de inclinación estándar de 1° a 2° es un requisito no negociable para una fundición a presión de aluminio confiable y rentable. Desviarse de estas líneas de base requiere una justificación específica, técnicas de herramientas avanzadas y la voluntad de aceptar costos de mantenimiento más altos. Al evaluar a un socio de fundición a presión, dé prioridad a los fabricantes que rechazan los diseños sin borrador y brinden comentarios DFM detallados, característica por característica, con respecto a las estrategias de borrador, filetes y expulsión.

1. Audite sus modelos CAD actuales para garantizar el cumplimiento de las líneas base de ángulos de desmoldeo estándar en todas las características internas y externas.

2. Identifique superficies críticas para el funcionamiento que requieran una perpendicularidad estricta y agregue márgenes de mecanizado para tener en cuenta el borrador necesario.

3. Envíe sus modelos revisados ​​a su socio de herramientas para una evaluación térmica y de flujo formal para identificar posibles puntos calientes de expulsión.

4. Establezca estructuras de referencia claras en sus dibujos de ingeniería para tener en cuenta los cambios dimensionales causados ​​por los ángulos de inclinación aplicados.

Preguntas frecuentes

P: ¿Cuál es el ángulo de salida mínimo para un molde de fundición a presión de aluminio?

R: Si bien a veces se puede usar 0,5° para cavidades externas muy poco profundas, el estándar industrial seguro para la mayoría de las aplicaciones de fundición a presión de aluminio es entre 1° y 2°. Esta línea base se adapta a la naturaleza abrasiva del aluminio y garantiza una expulsión limpia y consistente sin dañar las herramientas.

P: ¿Por qué los núcleos internos requieren más tiro que las cavidades externas?

R: A medida que el aluminio fundido se enfría, se encoge de forma natural. Se aleja de las paredes externas de la cavidad, lo que reduce la fricción. Sin embargo, se contrae firmemente sobre los núcleos internos. Esta acción de agarre requiere un ángulo de inclinación mayor (normalmente de 1,5° a 2°) para romper la fricción y permitir que la pieza se expulse sin irritarse.

P: ¿Cómo se compara el estirado en un molde de fundición a presión de aluminio con la arena o la fundición a la cera perdida?

R: La fundición a presión utiliza moldes de acero de precisión, lo que permite un control de tiro más estricto (a menudo de 1° a 2°) en comparación con la fundición en arena o a la cera perdida, que generalmente requiere de 1,5° a 3° o más. Sin embargo, un tiro insuficiente en la fundición a presión conlleva mayores riesgos de irritación del metal y desgaste severo de las herramientas debido al entorno de alta presión.

P: ¿Cómo afecta la textura de la superficie al ángulo de inclinación requerido?

R: Las superficies texturizadas aumentan la fricción durante la expulsión. La regla general es agregar de 1° a 1,5° de inclinación por cada 0,001 pulgadas (0,025 mm) de profundidad de textura. Esto evita que el aluminio arrastre la textura y estropee el acabado cosmético.

P: ¿Se puede inyectar aluminio con una inclinación de cero grados?

R: Si bien es técnicamente posible para elementos extremadamente poco profundos, en la realidad comercial se desaconseja encarecidamente la inclinación de cero grados. Provoca un alto desgaste en las herramientas, aumenta el riesgo de irritación, ralentiza los tiempos de ciclo y casi siempre requiere mecanizado secundario para lograr las dimensiones finales.

P: ¿Por qué son comunes los rayones en las puertas y cómo los resuelve el borrador?

R: La compuerta experimenta la mayor velocidad del metal fundido y carga térmica, lo que aumenta la adhesión del metal al molde. Los ángulos de tiro adecuados en estas zonas de alta velocidad rompen el vacío instantáneamente durante la expulsión, evitando que el aluminio se arrastre y roce contra el acero.

P: ¿Qué sucede si el ángulo de inclinación es demasiado pequeño?

R: Un calado insuficiente provoca una cascada de problemas de fabricación. Los síntomas incluyen irritación severa, marcas de arrastre en la superficie de la pieza, pasadores de expulsión doblados o rotos, piezas deformadas durante la expulsión y desgaste prematuro de la cavidad del molde.
