¿Qué capacidad de refrigeración se necesita para una celda de fundición a presión?

El tamaño inadecuado del enfriador representa una amenaza directa a la rentabilidad de la fundición a presión. Las unidades de tamaño insuficiente provocan una fatiga térmica grave en sus herramientas. También obligan a los operadores a extender los tiempos de los ciclos para compensar la mala eliminación de calor. Por el contrario, los equipos de gran tamaño inflan innecesariamente su gasto de capital. También aumenta el uso diario de energía operativa. Dimensionar un sistema de refrigeración para una celda de fundición a presión resulta muy complejo. Va mucho más allá de las configuraciones estándar de moldeo por inyección. Debes gestionar temperaturas extremas del metal fundido de aluminio, zinc y magnesio. También debe integrar correctamente las unidades de control de temperatura (TCU) en su circuito térmico. Esta guía desglosa las variables de ingeniería esenciales, los marcos de cálculo y los requisitos de las instalaciones. Le mostraremos cómo especificar la capacidad de enfriamiento correcta. Por fin puede dejar de depender de reglas generales arriesgadas y diseñar una solución térmica precisa.

Conclusiones clave

• Los cálculos de capacidad deben tener en cuenta el calor específico, el peso de la granalla y las granallas por hora de la aleación específica, no solo el tonelaje de la máquina.
• Las cargas de calor parásitas provenientes del sistema hidráulico, las bombas y las temperaturas ambiente de la fábrica pueden agregar entre un 15% y un 20% a los requisitos de capacidad total.
• Un enfriador de aire es a menudo la opción óptima para instalaciones que carecen de una infraestructura de torre de enfriamiento centralizada, siempre que las variaciones de la temperatura ambiente se tengan en cuenta en el tamaño. Seleccionar el
• enfriador de enfriamiento de procesos industriales adecuado requiere priorizar el flujo de la bomba (GPM) y la presión (PSI) tanto como el tonelaje de refrigeración bruto.

El impacto empresarial del enfriamiento preciso de la fundición a presión

La gestión térmica precisa dicta directamente el éxito de su producción. La fundición a presión requiere una extracción de calor rápida y controlada. Si calcula mal sus necesidades de refrigeración, toda la operación se verá afectada. Debe considerar la capacidad de los enfriadores como un factor central de la producción de la fábrica.

Equilibrio térmico y tiempo de ciclo

Las tasas de solidificación dependen completamente de una capacidad de enfriamiento constante. La matriz debe absorber rápidamente el calor del metal fundido. Luego, el fluido enfriador elimina este calor de la matriz. Un déficit del 10% en la capacidad de enfriamiento hace que la herramienta se caliente. Luego debes esperar más tiempo para que el metal se congele. Esto extiende el tiempo del ciclo en varios segundos por disparo. Esos segundos perdidos se acumulan rápidamente a lo largo de múltiples turnos. Se enfrentará a enormes pérdidas de rendimiento anual debido a equipos de refrigeración de tamaño insuficiente.

Mitigación de defectos (tasa de desecho)

La eliminación inadecuada del calor crea directamente defectos de fundición. Cuando un enfriador no logra extraer suficiente energía térmica, se forman puntos calientes dentro de la cavidad del troquel. Estos picos de temperatura localizados arruinan la calidad de las piezas. Encontrará varios defectos comunes:

• Porosidad: el enfriamiento desigual provoca atrapamiento de gas y huecos de contracción internos.
• Soldadura: El metal líquido se adhiere químicamente a las secciones sobrecalentadas del molde de acero.
• Inestabilidad dimensional: las piezas se deforman al ser expulsadas porque no se han solidificado uniformemente.

Los enfriadores del tamaño adecuado eliminan estos puntos calientes. Mantienen un gradiente de temperatura estable. Esto reduce drásticamente su tasa de desperdicio.

Preservación de la vida útil de la herramienta

Los troqueles representan una enorme inversión de capital. El choque térmico los destruye prematuramente. Las fluctuaciones de temperatura rápidas y agresivas hacen que el acero se expanda y contraiga de manera desigual. Esto provoca grietas por calor y grietas en la superficie. Una capacidad de refrigeración estable suaviza la curva de temperatura interna. Reduce la gravedad de los picos térmicos durante cada disparo. El enfriamiento constante extiende la vida útil del troquel y protege su inversión en herramientas.

Variables principales para calcular la carga de calor y la capacidad

No se puede dimensionar una enfriadora basándose únicamente en el tonelaje de la máquina. Las máquinas de fundición a presión requieren cálculos térmicos personalizados. Debe analizar los materiales específicos, las tasas de rendimiento y el equipo auxiliar.

La base: material y rendimiento

Las diferentes aleaciones contienen cantidades variables de energía térmica. El aluminio 380 soporta una carga térmica diferente a la de Zamak 3. Debes definir varias variables principales antes de hacer cualquier cálculo. Encuentre el calor específico de la aleación elegida. Identificar su calor latente de fusión. Esta es la energía masiva que se libera cuando el metal líquido pasa a un estado sólido. También es necesario registrar la temperatura exacta de vertido y la temperatura de expulsión deseada.

A continuación, establezca su métrica de procesamiento. Necesita saber las libras o kilogramos de metal procesados ​​por hora. Multiplique el peso total de sus disparos por sus disparos máximos por hora. Esta cifra constituye la base absoluta para el cálculo de la carga de calor.

Cargas de calor hidráulicas y de máquinas

La máquina de fundición a presión genera un calor interno sustancial. Las bombas hidráulicas funcionan bajo presión extrema. Los motores funcionan continuamente. Debe extraer este calor mecánico para evitar la degradación del fluido hidráulico. Un circuito enfriador de máquina de fundición a presión dedicado a menudo maneja esta carga específica. Verifique sus especificaciones OEM inmediatamente. El fabricante enumerará los requisitos exactos del intercambiador de calor para el lado hidráulico. Nunca adivines este número. El aceite sobrecalentado degrada los sellos y provoca un comportamiento impredecible de la máquina.

El papel de las unidades de control de temperatura (TCU)

Las unidades de control de temperatura complican el circuito de enfriamiento. Las TCU utilizan aceite térmico o agua a presión. Precalientan la matriz antes de que comience la producción. Durante el lanzamiento activo, invierten roles y extraen calor para enfriar la herramienta. Luego, las TCU transfieren esta energía extraída a su sistema de refrigeración central. Debes tener en cuenta esta transferencia de calor. Calcule el delta-T requerido en el intercambiador de calor de la TCU. Su enfriadora central debe manejar esta carga térmica secundaria sin esfuerzo.

Fórmulas de tamaño y ajustes del mundo real

Los marcos de ingeniería reemplazan las conjeturas. Debe utilizar principios termodinámicos estándar para dimensionar su equipo con precisión. Las matemáticas claras evitan costosos errores de especificación.

La ecuación de referencia

Utilizamos una fórmula termodinámica estándar para calcular las necesidades de refrigeración. La ecuación es Q = m × c × ΔT. Desglosemos estas variables:

• P: Carga de calor total que requiere eliminación.
• m: Caudal másico del material procesado.
• c: Capacidad calorífica específica del metal.
• ΔT: Diferencial de temperatura entre vertido y eyección.

Esta fórmula cuantifica la energía térmica bruta que sale del metal fundido. A este total también hay que sumarle el calor latente de fusión. Esto le proporciona el requisito de refrigeración mínimo absoluto.

Conversión a toneladas de refrigeración/kW

Los cálculos normalmente arrojan resultados en BTU/h o kcal/h. Los enfriadores industriales utilizan diferentes clasificaciones de capacidad. Debe convertir su carga de calor bruto al tamaño de equipo estándar. Una tonelada de refrigeración equivale a 12.000 BTU/h. En los sistemas métricos, un kilovatio (kW) equivale aproximadamente a 3412 BTU/h. Divida su cifra total de BTU/h por 12 000 para encontrar su tonelaje de referencia.

Referencia de conversión de capacidad de refrigeración

La verificación de la realidad del "factor de seguridad"

Muchos compradores añaden arbitrariamente un factor de seguridad del 30% a sus cálculos. No desaconsejamos este relleno genérico. Conduce a equipos de gran tamaño y desperdicio de electricidad. En su lugar, asigne lógicamente un buffer del 10% al 15%. Aplicar este amortiguador a pérdidas parasitarias específicas. Las tuberías obtienen calor del aire ambiente de la fábrica. Las bombas de alta resistencia añaden calor por fricción directamente al agua. Las incrustaciones minerales se acumulan lentamente en los canales y degradan la transferencia térmica con el tiempo. Un colchón del 15% cubre de forma segura estas ineficiencias del mundo real.

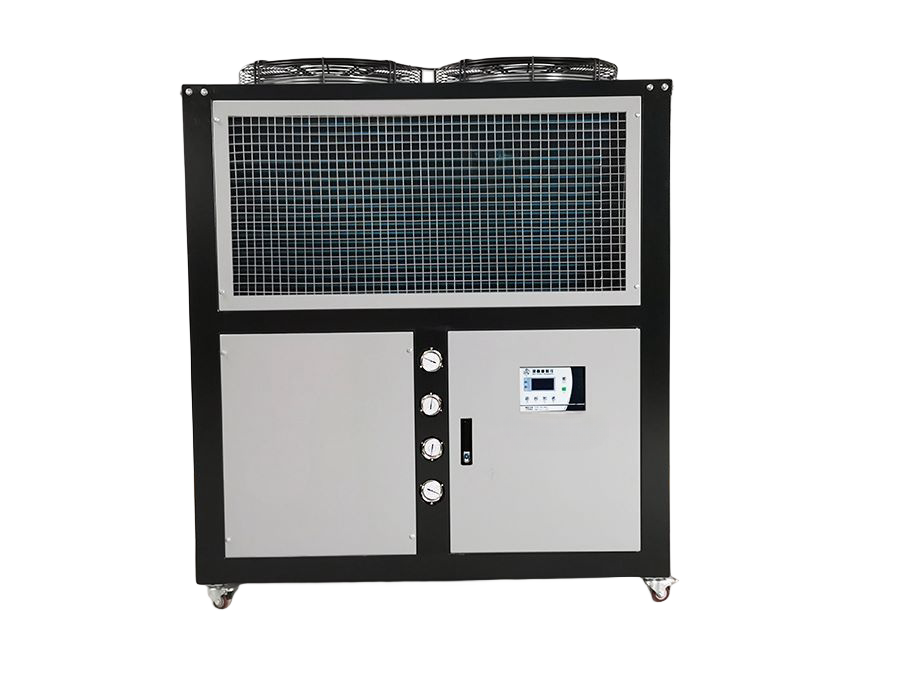

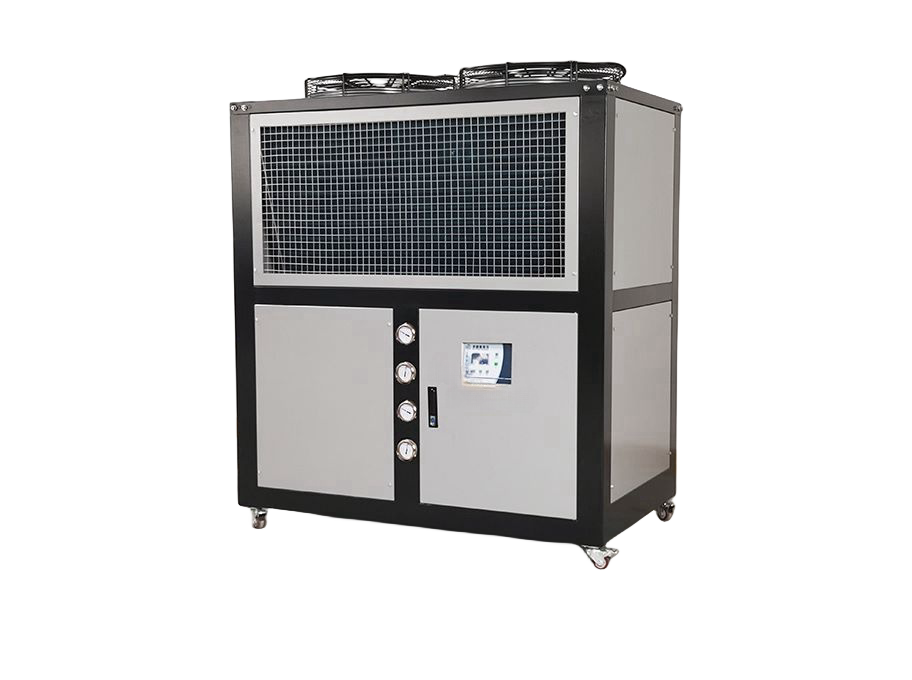

Evaluación de una enfriadora de aire para su instalación

La selección del formato de equipo correcto depende en gran medida del entorno de su fábrica. Las unidades enfriadas por aire ofrecen distintas ventajas para espacios operativos específicos.

Realidades de la infraestructura

Muchas fundiciones carecen de una infraestructura de torres de enfriamiento centralizadas. La construcción de una nueva torre requiere enormes trabajos de plomería y refuerzo estructural. Las instalaciones a menudo prefieren evitar las estrictas normas de cumplimiento adjuntas a los sistemas de agua abiertos. Además, las plantas modernas favorecen una distribución descentralizada. La instalación de un independiente enfriador de aire junto a cada celda de fundición proporciona una excelente redundancia. Si una unidad requiere servicio, el resto de la fábrica sigue funcionando.

Reducción de temperatura ambiente

Debe prestar estricta atención a las temperaturas ambientales de fábrica. Los fabricantes suelen clasificar las capacidades de los enfriadores enfriados por aire en 90°F o 95°F. Los suelos de fundición a presión se calientan increíblemente. El aire ambiente puede alcanzar fácilmente los 110 °F durante los meses de verano. El aire más caliente absorbe menos calor de los serpentines del condensador. El enfriador pierde capacidad de enfriamiento activo a medida que la habitación se calienta. Debe reducir la potencia de la unidad en función de estas temperaturas máximas de verano. Revise la curva de desempeño del fabricante. Una unidad con capacidad para 30 toneladas a 90 °F podría entregar solo 24 toneladas a 115 °F. Dimensione siempre el compresor para el día más caluroso del año.

Mantenimiento y factores operativos

Las unidades enfriadas por aire generalmente requieren una huella física mayor que las alternativas enfriadas por agua. También rechazan el aire caliente directamente al espacio de su fábrica. Debe planificar una ventilación adecuada. Sin embargo, simplifican drásticamente sus rutinas de mantenimiento continuas. Eliminas complejos tratamientos químicos del agua. Nunca tendrá que dosificar agentes antimicrobianos ni gestionar la purga de la torre de enfriamiento. El mantenimiento implica principalmente mantener las aletas del condensador limpias y libres de polvo de fábrica. Este mantenimiento simplificado los hace muy atractivos para plantas de producción concurridas.

Lista de verificación de especificaciones y riesgos de implementación

Especificar la capacidad de refrigeración bruta resuelve sólo la mitad del problema. También debe centrarse en el suministro de fluidos y la calidad del agua. Ignorar estos aspectos mecánicos garantiza el fracaso.

Caudal (GPM) frente a presión (PSI)

El tonelaje bruto resulta completamente inútil si el fluido nunca llega a los puntos calientes. Las herramientas de fundición a presión cuentan con canales de refrigeración estrechos y complejos. Estas vías restrictivas crean una resistencia masiva. Una bomba estándar se detendrá ante esta contrapresión. Debe priorizar la presión de la bomba (PSI) junto con el caudal (GPM). Si la bomba no puede empujar agua a través de las restricciones del troquel, el fluido hierve dentro de la herramienta. Especifique siempre bombas de alta presión diseñadas para moldes industriales pesados.

Escalado del canal de enfriamiento

La calidad del agua dicta el rendimiento a largo plazo. Las fundiciones suelen utilizar agua urbana o de pozo sin tratar. Esto provoca un desastre. Los minerales precipitan del agua a altas temperaturas. Se adhieren a las paredes internas calientes de los canales del troquel. Esto crea incrustaciones de minerales duros. La cal actúa como un potente aislante térmico. Una gruesa capa de incrustaciones arruina por completo la transferencia de calor. Un confiable enfriador de enfriamiento de procesos industriales necesita una ruta de fluido limpia y de circuito cerrado. Abogar por sistemas cerrados. Instale una filtración adecuada. Mantener estrictos estándares de calidad de fluidos.

Distancia de tubería y aislamiento

La ubicación del enfriador afecta en gran medida el rendimiento. Algunas plantas colocan la unidad en el techo o al otro lado del edificio. Los tramos largos de tubería crean dos problemas graves. Primero, la bomba pierde presión luchando contra la distancia y la gravedad. En segundo lugar, el fluido absorbe calor del aire circundante antes de que llegue a la máquina. Si debe ubicar el equipo de forma remota, debe aislar fuertemente todas las tuberías. También debe aumentar el tamaño de sus bombas para superar la pérdida de fricción adicional.

Lógica de preselección y acciones a seguir

Pasar de la teoría a la adquisición requiere disciplina. Debe recopilar datos precisos y evaluar a los proveedores rigurosamente.

Revisión de datos OEM

No solicite a ciegas un presupuesto de enfriadora. Primero recopile datos concretos. Exija números específicos al fabricante de su máquina de fundición a presión. Pregúnteles por las tasas exactas de rechazo de calor hidráulico. A continuación, consulte a su ingeniero de herramientas. Obtenga el peso exacto del disparo, el tiempo de ciclo y las temperaturas recomendadas de la herramienta. Necesita este perfil térmico completo antes de hablar con un vendedor de enfriadoras.

Evaluación de proveedores

Evalúe cuidadosamente a sus proveedores potenciales. Siga estos pasos de investigación específicos:

1. Exija curvas de bomba personalizadas para verificar que puedan alcanzar los GPM requeridos a PSI altos.
2. Solicite tablas detalladas de capacidad de temperatura ambiente para modelos enfriados por aire.
3. Pregunte sobre tipos de compresores específicos y sus índices de eficiencia bajo cargas parciales.
4. Exija una prueba de aceptación en fábrica (FAT) antes de enviar la unidad a sus instalaciones.

Los proveedores que se niegan a proporcionar estos documentos suelen vender equipos genéricos de tamaño insuficiente.

El siguiente paso

Actúe hoy. Reúna sus datos de aleación específicos. Registre los pesos de sus tiros. Mida las temperaturas máximas de fábrica en verano. Recopile esta información en un único informe técnico. Programe un análisis térmico verificado con un ingeniero de refrigeración especializado. Utilizarán sus datos exactos para generar una especificación precisa del equipo.

Conclusión

La especificación de la capacidad del enfriador requiere cálculos de ingeniería estrictos. No es un juego de adivinanzas. Depender del tonelaje básico de la máquina conduce a un dimensionamiento desastroso del equipo. Debe evaluar las firmas térmicas de aleaciones específicas, las temperaturas ambiente extremas y las restricciones complejas del canal del troquel. La capacidad de refrigeración adecuada protege directamente sus resultados. Maximiza su rendimiento diario, elimina los defectos de porosidad y minimiza los costosos desechos. Recopile sus datos precisos de rendimiento de inmediato. Consulte a un equipo técnico de ventas experimentado para finalizar el tamaño exacto de su equipo.

Preguntas frecuentes

P: ¿Puedo usar un solo enfriador tanto para el sistema hidráulico de la máquina como para el troquel?

R: Recomendamos circuitos separados. El sistema hidráulico requiere enfriamiento a alrededor de 85 °F. Los troqueles funcionan a perfiles de temperatura muy diferentes. Intentar enfriar ambos con un circuito de fluido compromete la eficiencia. Los enfriadores de doble circuito o los sistemas completamente separados proporcionan una mejor estabilidad térmica para cada proceso distinto.

P: ¿Cuánta capacidad se pierde si la temperatura del aire de mi fábrica aumenta 10 grados?

R: La pérdida exacta depende del tipo de compresor y del refrigerante. Generalmente, una unidad enfriada por aire pierde entre el 5% y el 10% de su capacidad nominal por cada aumento de 10 grados por encima de su temperatura base de diseño. Revise siempre la curva de rendimiento ambiental del fabricante para obtener cifras precisas de reducción de potencia.

P: ¿Por qué mi enfriadora actual tiene un rendimiento inferior a pesar de tener el tonelaje "correcto"?

R: Es probable que su sistema tenga una presión de bomba inadecuada o una contaminación grave del intercambiador de calor. Los canales estrechos del troquel crean altas caídas de presión. Si la bomba no puede superar esta resistencia, los caudales caen en picado. Además, las incrustaciones minerales actúan como aislante, reduciendo drásticamente las tasas reales de transferencia de calor.
