¿Qué determina la velocidad del ciclo en una máquina de fundición a presión de zinc?

La velocidad del ciclo impulsa el costo por pieza y la efectividad general del equipo en las operaciones de fundición a presión de zinc. Cada fracción de segundo reducida en su ciclo aumenta la producción directamente. Sin embargo, los fabricantes de equipos suelen comercializar velocidades teóricas del ciclo de secado. Estas cifras de laboratorio rara vez se traducen en tasas de producción reales. Una vez que se introducen matrices complejas, metal fundido y periféricos automatizados, esas cifras ideales disminuyen significativamente. Necesita resultados reales, no sólo especificaciones en papel.

Proporcionaremos un marco neutral respecto del proveedor para evaluar las variables que dictan la velocidad operativa real. Aprenderá cómo los componentes mecánicos, los sistemas de gestión térmica y las configuraciones periféricas influyen en el rendimiento real de la máquina. Al comprender estos límites, los operadores evitan estimaciones de producción poco realistas. Esta guía permite realizar modelos de retorno de la inversión más precisos y tomar decisiones de adquisición más inteligentes para su próxima inversión en equipos.

Conclusiones clave

• Los límites térmicos dictan la velocidad práctica: la capacidad de enfriamiento de la matriz, y no la mecánica de la máquina, suele ser el cuello de botella más difícil en la optimización del tiempo de ciclo.
• La respuesta de la inyección importa: los tiempos de respuesta del acumulador hidráulico y de la válvula determinan qué tan rápido un sistema de cámara caliente puede llenar la cavidad sin introducir porosidad.
• La automatización puede dificultar o ayudar: la velocidad del ciclo de la máquina es irrelevante si la robótica periférica (pulverización, extracción) no puede seguir el ritmo.
• La aplicación dicta la velocidad máxima: las piezas simples de gran volumen (como las producidas en una máquina de fundición a presión de medallas de zinc) pueden lograr ciclos drásticamente más rápidos que los componentes automotrices complejos y de paredes delgadas.

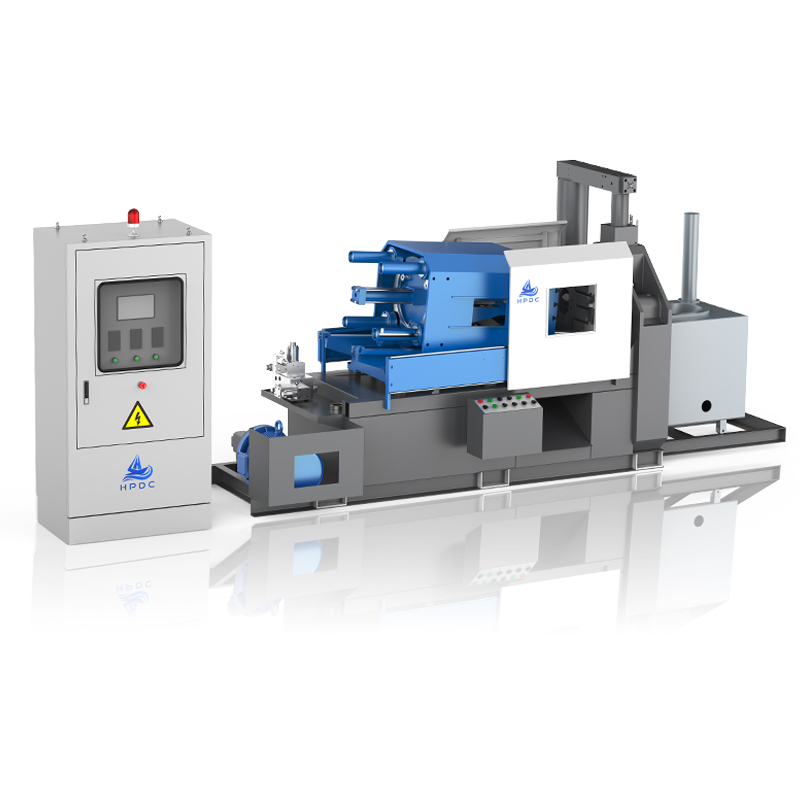

La línea de base mecánica: evaluación de una máquina de fundición a presión de zinc con cámara caliente

La evaluación de una línea base comienza con la arquitectura mecánica. Los operadores eligen una máquina de fundición a presión de zinc con cámara caliente principalmente por sus ventajas de velocidad inherentes. El diseño presenta un conjunto de cuello de cisne sumergido dentro del horno de mantenimiento. El zinc fundido llena la cámara de inyección automáticamente después de cada disparo. Este sistema elimina por completo la fase de transferencia de cuchara que requieren las alternativas de cámara fría. Al omitir el cucharón metálico externo, la máquina ahorra segundos cruciales en cada ciclo.

Más allá del cuello de cisne, el rendimiento del acumulador hidráulico dicta la velocidad de llenado. El zinc se solidifica rápidamente. Debes inyectar el metal fundido en la cavidad antes de que se enfríe y cree marcas de flujo. La evaluación de las especificaciones del proveedor requiere observar de cerca la fuerza de inyección y los tiempos de respuesta de las válvulas. Las válvulas estándar podrían abrirse en treinta milisegundos. Las válvulas proporcionales de alto rendimiento se abren en menos de diez milisegundos. Los milisegundos son muy importantes para un llenado rápido. Las respuestas más rápidas de las válvulas evitan el congelamiento prematuro en las compuertas y le permiten mantener velocidades de ciclo agresivas.

Los compradores deben abordar las hojas de especificaciones OEM con escepticismo. Los fabricantes muestran de manera destacada las "velocidades del ciclo de secado" en sus folletos. Un ciclo de secado mide el tiempo que tarda la máquina en bloquearse, inyectar aire vacío y abrirse. Ignora la realidad de la inyección de metal, el tiempo de enfriamiento y la expulsión de piezas. Las velocidades de bloqueo y apertura mecánicas solo representan una fracción del ciclo de producción real. Un ciclo de secado rápido no garantiza un ciclo de mojado rápido. El verdadero rendimiento depende de cómo la máquina maneja la tensión termodinámica bajo carga completa.

Errores comunes en la evaluación mecánica

• Suponiendo que las especificaciones del ciclo seco sean iguales a la realidad de la producción.
• Ignorar los tiempos de respuesta de las válvulas en favor de la presión hidráulica máxima.
• No tener en cuenta la masa física de la matriz al calcular las velocidades de movimiento de la platina.

Gestión térmica: el cuello de botella inevitable

La extracción térmica gobierna el verdadero período de espera en la fundición a presión. La máquina no puede abrirse hasta que el zinc esté estructuralmente sano. El metal fundido entra en la matriz a unos 420 grados centígrados. Debe enfriarse lo suficiente para expulsar sin deformarse. Esta fase de solidificación establece un límite estricto a la velocidad del ciclo. No importa qué tan rápido funcione su sistema hidráulico, debe esperar a que el metal se congele.

Los sistemas de refrigeración de troqueles gestionan esta fase crítica. Los compradores deben evaluar la integración de la máquina con enfriadores externos y canales internos de enfriamiento del troquel. Las instalaciones avanzadas utilizan refrigeración conformada. Esta técnica coloca canales de enfriamiento perfectamente contorneados alrededor de la geometría de la pieza. Extrae calor mucho más rápido que las tradicionales líneas de agua perforadas en línea recta. La fundición a alta velocidad depende en gran medida de una extracción de calor rápida y uniforme.

La consistencia de la temperatura de fusión también afecta directamente el tiempo de solidificación. El horno de mantenimiento requiere controles precisos. El sobrecalentamiento de la masa fundida aumenta artificialmente el tiempo de enfriamiento. Si el zinc se encuentra diez grados más caliente de lo necesario, el troquel debe extraer ese exceso de calor durante cada ciclo. Esto retrasa los tiempos de apertura en preciosos segundos. La estricta regulación térmica garantiza que solo se elimine el calor mínimo necesario para una expulsión segura.

Tabla comparativa de métodos de enfriamiento de troqueles

Automatización e integración de periféricos

El desafío de la sincronización a menudo limita el rendimiento de las instalaciones. Una de alto rendimiento máquina de fundición a presión de zinc funciona tan rápido como su componente periférico más lento. Mejorar las velocidades de sujeción mecánica no sirve de nada si el robot de extracción tarda diez segundos en retirar la pieza. La velocidad de producción es un ecosistema, no una especificación de máquina aislada.

Las velocidades de lubricación de matrices varían drásticamente según la tecnología. Los pulverizadores tradicionales de un solo eje aplican lentamente el exceso de lubricante. Enfrían el troquel pero pierden el tiempo. Los robots multieje ofrecen una mayor precisión pero aún requieren rutas de pulverización largas. La tecnología de micropulverización presenta la solución más rápida. Utiliza un mínimo de lubricante aplicado precisamente donde es necesario. Este enfoque reduce drásticamente el tiempo de pulverización y reduce el choque térmico en la superficie del troquel.

Las metodologías de extracción de piezas también requieren una evaluación cuidadosa. La extracción del brazo robótico protege las piezas frágiles pero se mueve lentamente. Los sistemas de goteo simples utilizan un baño de agua ubicado debajo de la máquina. La pieza simplemente cae del troquel hacia el transportador. La extracción directa reduce segundos del ciclo.

Actualizaciones de periféricos clave para mayor velocidad

1. Implementar colectores de microaspersión en lugar de brazos aspersores robóticos.
2. Transición a la extracción directa para componentes robustos.
3. Sincronice las operaciones de la puerta de seguridad con la autorización del robot.
4. Automatice la separación del bebedero en el transportador en lugar de durante la extracción.

El riesgo de implementación cobra gran importancia para los compradores. Invertir mucho en una unidad de fundición de alta velocidad mientras se utiliza la automatización heredada crea un grave cuello de botella. La rápida máquina simplemente espera a que los viejos robots terminen sus tareas. Las instalaciones deben actualizar los periféricos junto con la unidad de fundición primaria.

Complejidad de la aplicación: desde medallas hasta carcasas para automóviles

La geometría de la pieza actúa como una variable de velocidad primordial. El espesor de la pared y el volumen de la pieza dictan directamente las cargas térmicas. Las paredes gruesas contienen enormes cantidades de calor latente. Obligan a la máquina a permanecer cerrada más tiempo. No se puede engañar a la física. Las piezas masivas requieren tiempos de enfriamiento más prolongados, independientemente de las capacidades de la máquina.

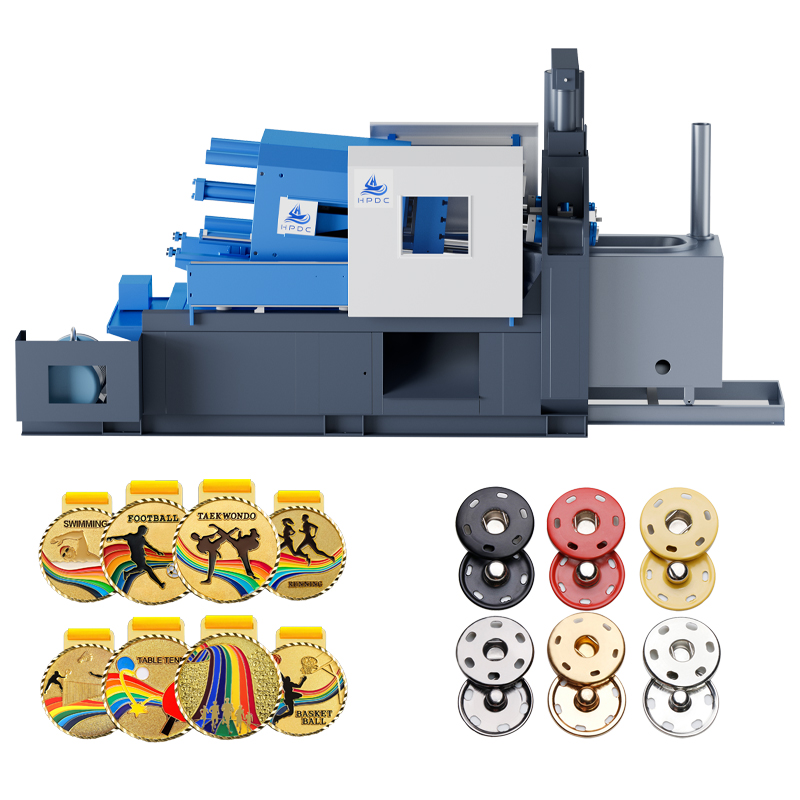

Las aplicaciones de gran volumen y baja complejidad alcanzan velocidades asombrosas. A menudo vemos esto cuando utilizamos una máquina de fundición a presión de medallas de zinc . Las medallas cuentan con perfiles delgados y puerta centralizada. Su geometría permite un enfriamiento rápido y uniforme. Los operadores suelen emplear extracción directa para estos artículos. Debido a que requieren una extracción térmica mínima y utilizan la expulsión por gravedad, las medallas permiten la máxima utilización de la máquina. Rutinariamente logran ciclos ultrarrápidos.

Por el contrario, las restricciones de alta complejidad ralentizan todo. Considere la carcasa de un automóvil con núcleos internos complejos y tolerancias dimensionales estrictas. Estas pesadas secciones transversales retienen el calor de manera desigual. Si los expulsas demasiado rápido, la pieza se distorsiona. Además, las altas velocidades de inyección en geometrías complejas a menudo provocan rebabas o porosidad interna. Los operadores deben reducir la velocidad de la máquina. Este ritmo más lento garantiza la calidad y evita el desperdicio provocado por defectos.

Gráfico de variables de complejidad

Equilibrio de la velocidad del ciclo con el rendimiento y la vida útil de la herramienta (análisis de ROI)

Operar una máquina a velocidad máxima absoluta presenta riesgos graves. Llevar los equipos más allá de sus límites térmicos óptimos crea una cascada de problemas. Los ciclos rápidos sin un enfriamiento adecuado conducen a la soldadura del troquel. El zinc fundido se adhiere literalmente a la herramienta de acero sobrecalentada. Esto acelera el desgaste de la herramienta y exige paradas frecuentes para mantenimiento. Estas paradas no planificadas destruyen las cifras de producción diaria. Operar demasiado rápido también genera altas tasas de desperdicio debido a deformaciones y ampollas.

Evaluar el verdadero éxito operativo requiere un cambio en las métricas. Debe medir el rendimiento frente al rendimiento. Calcule el total de piezas buenas por hora en lugar del total de ciclos por hora. Una máquina que funciona durante seis segundos podría producir un veinte por ciento de chatarra. Reducir el ciclo a ocho segundos podría generar cero desperdicios. El ciclo más lento produce un mejor retorno de la inversión. Ahorra material, reduce la mano de obra de inspección y extiende la vida útil de sus herramientas.

Los compradores deben establecer criterios estrictos de evaluación de proveedores antes de comprar equipos. Nunca confíes en pruebas de velocidad teóricas. Exigir un riguroso escurrimiento de los equipos en las instalaciones del fabricante. Requiere un mínimo de cuatro horas de carrera continua a las velocidades de ciclo objetivo. Evalúe las piezas producidas para determinar valores Cpk aceptables (índice de capacidad de proceso). Si la máquina no puede mantener tolerancias dimensionales durante un funcionamiento sostenido y calentado, su velocidad teórica no tiene valor.

Mejores prácticas para la optimización del ROI

• Realice un seguimiento de la OEE (efectividad general del equipo) diariamente para identificar verdaderos cuellos de botella.
• Programe el mantenimiento preventivo de los canales de enfriamiento del troquel para evitar la acumulación de sarro.
• Supervise las tasas de desechos cada hora cuando intente acelerar los tiempos de ciclo.
• Nunca sacrifique la estabilidad dimensional por un ciclo mecánico más corto.

Conclusión

La velocidad del ciclo de la máquina es una métrica compuesta y compleja. Requiere una capacidad hidráulica robusta para llenar las cavidades al instante. Exige una eficiencia térmica superior para solidificar el metal rápidamente. También depende en gran medida de una perfecta integración periférica para extraer piezas sin demora. Ignorar cualquiera de estos pilares garantiza cuellos de botella operativos.

Antes de finalizar su proceso de adquisición, exija garantías específicas de la aplicación al OEM. Evite confiar en especificaciones generalizadas del ciclo de secado. Estandarice su evaluación de referencia en torno a su herramienta más crítica o de mayor volumen. Realice pruebas físicas de escurrimiento para demostrar que la máquina soporta el estrés térmico continuo. Tomar estas medidas prácticas garantiza que su nuevo equipo cumpla con las expectativas financieras y brinde un retorno de la inversión confiable.

Preguntas frecuentes

P: ¿Cuál es el tiempo de ciclo estándar para una máquina de fundición a presión de zinc con cámara caliente?

R: Por lo general, oscila entre 2 segundos (para piezas automatizadas en miniatura) y más de 15 segundos para carcasas más grandes y complejas. Depende en gran medida del volumen de la pieza y del enfriamiento del troquel.

P: ¿El tonelaje de bloqueo de la máquina afecta la velocidad del ciclo?

R: Sí. Las máquinas de mayor tonelaje llevan placas más pesadas, lo que significa que las fases mecánicas de apertura y cierre tardan más tiempo debido a límites de masa y seguridad.

P: ¿Cuánto afecta la lubricación del troquel al tiempo total del ciclo?

R: Puede representar del 10% al 25% del ciclo total. La actualización a colectores de micropulverización avanzados puede reducir significativamente esta fase en comparación con los pulverizadores robóticos tradicionales.

P: ¿Puedo actualizar una máquina de fundición a presión de zinc existente para que funcione más rápido?

R: Los límites mecánicos (tamaños de bombas, colectores hidráulicos) son en gran medida fijos, pero los tiempos de los ciclos a menudo se pueden mejorar actualizando los canales de enfriamiento del troquel, implementando una automatización de extracción más rápida u optimizando los parámetros del proceso.
