¿Qué productos puede fabricar una máquina de fundición a presión con cámara caliente?

La fabricación de metales en gran volumen no deja lugar a desajustes en los equipos. Seleccionar el proceso de fundición incorrecto para un componente específico conduce a una degradación acelerada del equipo, una porosidad excesiva y una economía unitaria no escalable. Forzar materiales incompatibles a través de un sistema de inyección sumergida garantiza una falla prematura del cuello de cisne y tasas de rechazo masivas. Para justificar el gasto de capital de una máquina de fundición a presión con cámara caliente , los gerentes de producción deben evaluar rigurosamente su cartera de productos frente a las estrictas limitaciones materiales y geométricas del proceso de cámara caliente. Es necesario asignar diseños de piezas directamente a las realidades mecánicas de la maquinaria. Esto garantiza que implementará la tecnología adecuada para sus diseños de componentes específicos, maximizando los tiempos de ciclo y la longevidad de las herramientas sin destruir su hardware de inyección.

• Las limitaciones del material dictan el rendimiento: las máquinas de cámara caliente son estrictamente viables para metales con bajo punto de fusión (normalmente por debajo de 450 °C/842 °F), lo que las convierte en el estándar de la industria para aleaciones de zinc, magnesio y estaño, pero generalmente no son adecuadas para aluminio, hierro o acero.

• Economía de alto volumen: la conexión directa entre el suministro de metal fundido y la matriz permite tiempos de ciclo rápidos (hasta 15 ciclos por minuto), lo que lo hace ideal para componentes de gran volumen y tamaño pequeño a mediano.

• Fundición de precisión y forma neta: los productos que requieren paredes delgadas, tolerancias dimensionales estrictas y excelentes acabados superficiales recién salidos del molde son los principales candidatos para esta tecnología.

• Longevidad de las herramientas: debido a las temperaturas de funcionamiento más bajas en comparación con los procesos de cámara fría, las matrices y los componentes internos experimentan menos fatiga térmica, lo que reduce los costos de mantenimiento a largo plazo para productos compatibles.

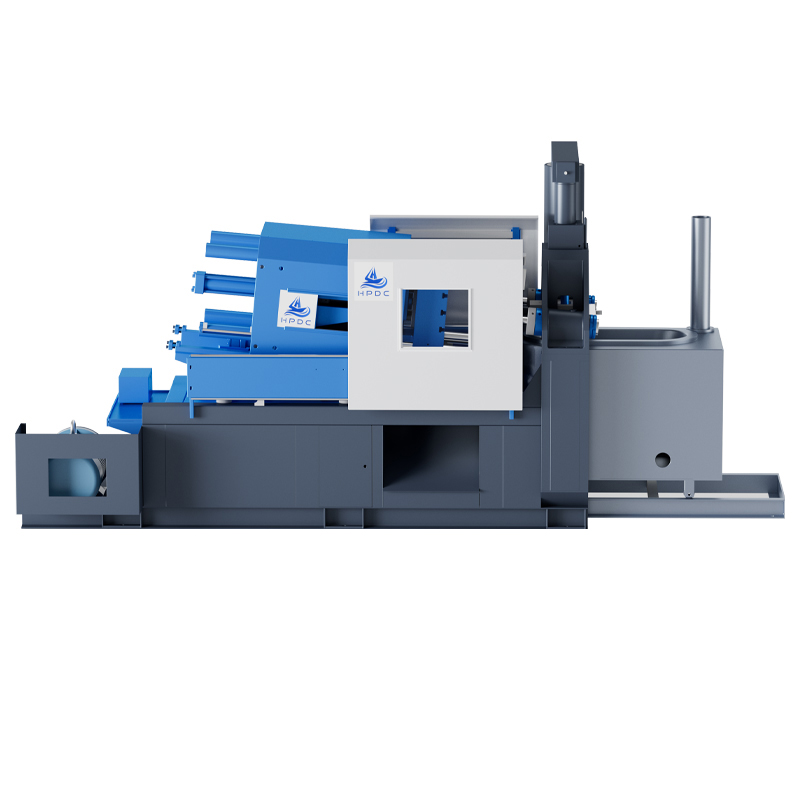

La realidad técnica de una máquina de fundición a presión con cámara caliente

Comprender las limitaciones mecánicas de la máquina determina si los diseños de sus productos pueden sobrevivir al proceso de fabricación sin comprometer la integridad estructural. La principal diferencia entre los métodos de fundición radica en cómo llega el metal fundido a la matriz. En una configuración de cámara caliente, el mecanismo de inyección permanece permanentemente sumergido en un horno de mantenimiento lleno de metal líquido. Esta exposición continua dicta todas las capacidades y limitaciones del equipo.

Descripción general del mecanismo

El mecanismo de inyección sumergida consta de tres componentes principales: el cuello de cisne, el émbolo y la boquilla. El cuello de cisne actúa como conducto principal. Se encuentra directamente dentro del baño de metal fundido. Cuando el émbolo se retrae, el metal líquido fluye hacia el cilindro de cuello de cisne a través de los puertos de admisión. Luego, el émbolo se mueve hacia abajo, forzando el metal hacia arriba a través del cuello de cisne, pasando por la boquilla calentada y directamente hacia la cavidad del troquel.

Esta conexión directa y continua minimiza la oxidación del metal. El metal fundido nunca toca el aire ambiente antes de la inyección. Este sistema de circuito cerrado permite tiempos de ciclo increíblemente rápidos. La máquina no espera a que un cucharón transfiera el metal para cada disparo. Sin embargo, esta inmersión constante requiere que los componentes internos resistan la exposición térmica y química continua. Utilizamos hierro fundido especializado o acero forjado para el cuello de cisne para resistir la naturaleza corrosiva del zinc y el magnesio fundidos.

Restricciones de materiales y la idea errónea del aluminio

A menudo encontrará literatura industrial confusa que agrupa vagamente el aluminio, el hierro y el acero en capacidades generales de fundición a presión. Esto crea una peligrosa idea errónea entre los directores de producción. Los metales de alto punto de fusión degradan gravemente los componentes ferrosos sumergidos de un sistema de cámara caliente. El aluminio se funde alrededor de 660°C (1220°F). A esta temperatura, el aluminio fundido actúa como disolvente. Ataca agresivamente y se alea con el cuello de cisne y el émbolo de acero.

Si intenta pasar aluminio a través de un sistema de cámara caliente, los componentes internos de la inyección se erosionarán y fallarán en cuestión de horas. El aluminio fundido literalmente disuelve la máquina desde adentro hacia afuera. Por lo tanto, debe establecer la identidad principal de la máquina. Funciona mejor como una máquina de fundición a presión de aleación de zinc o como una unidad de procesamiento de magnesio especializada. Debe reservar aluminio, hierro y acero exclusivamente para procesos de cámara de frío o microfusión.

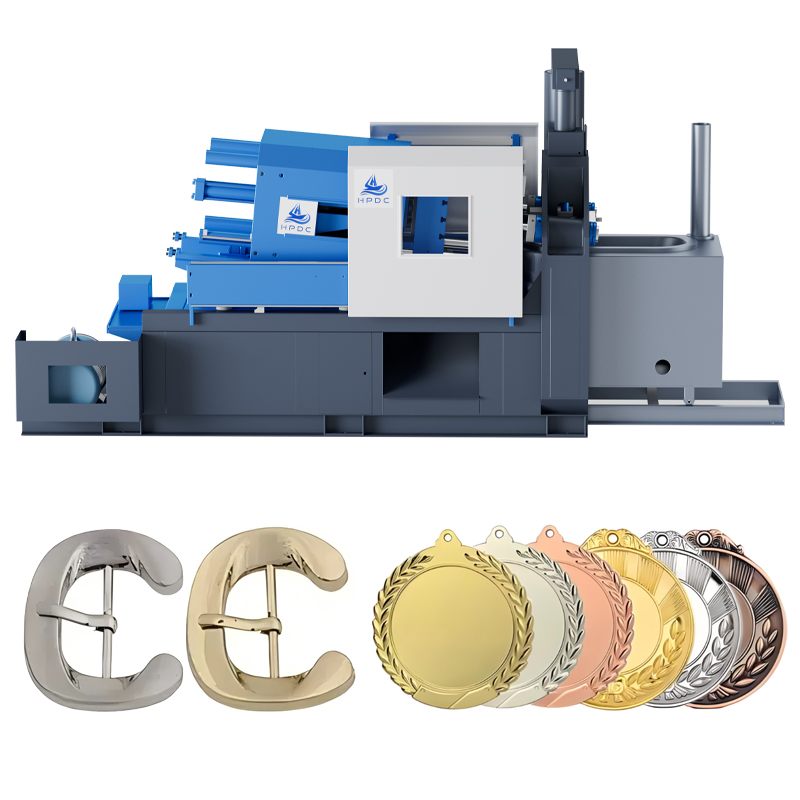

Categorías de productos principales fabricados mediante fundición a presión en cámara caliente

La asignación de capacidades de la máquina a aplicaciones industriales específicas le ayuda a identificar rutas de producción rentables. El proceso de cámara caliente sobresale en la producción de piezas complejas y de gran volumen que requieren un mecanizado secundario mínimo. Al aprovechar las propiedades específicas del zinc, el magnesio y el estaño, los fabricantes suministran componentes a múltiples industrias globales.

Componentes automotrices

El sector de la automoción depende en gran medida de la fundición en cámara caliente para piezas tanto estéticas como funcionales. Los herrajes interiores requieren acabados superficiales impecables y una alta calidad táctil. Las manijas de las puertas, los mecanismos de los cinturones de seguridad y las carcasas de las cerraduras de la columna de dirección se adaptan perfectamente a las aleaciones de zinc como Zamak 3 y Zamak 5. Estas piezas exigen una alta resistencia al impacto y un estricto control dimensional para garantizar la seguridad de los pasajeros y un funcionamiento mecánico suave.

Los componentes debajo del capó utilizan magnesio para aligerarlo. Reducir la masa se vuelve obligatorio para la eficiencia del combustible y la autonomía de los vehículos eléctricos. Las carcasas de sensores, las cajas de cambios pequeñas y las carcasas de unidades de control electrónico se benefician de la excelente relación resistencia-peso del magnesio. El rápido ciclo mantiene competitivo el costo unitario de estas viviendas complejas.

Aplicaciones aeroespaciales

La ingeniería aeroespacial exige relaciones estrictas entre peso y resistencia. Cada gramo importa a la hora de lanzar un avión o un satélite. Las máquinas de cámara caliente producen soportes de magnesio livianos que se utilizan en las estructuras de los aviones. También encontrará que este proceso se utiliza para el hardware interior de la cabina, como los mecanismos de las bandejas y los pestillos de los compartimentos superiores. Las carcasas de conectores electrónicos fabricadas en magnesio proporcionan la integridad estructural necesaria y, al mismo tiempo, eliminan el exceso de peso. La capacidad de fundir paredes delgadas sin comprometer la resistencia hace que este proceso sea invaluable para los proveedores aeroespaciales.

Electrónica de Consumo y Telecomunicaciones

La electrónica moderna requiere arquitecturas densas y complejas empaquetadas en factores de forma cada vez más reducidos. La fundición en cámara caliente proporciona la precisión necesaria para este sector. Los componentes de blindaje EMI/RFI suelen estar fabricados en zinc. El zinc bloquea naturalmente las interferencias electromagnéticas, protegiendo los circuitos internos sensibles. Los fabricantes también producen disipadores de calor, carcasas de conectores y chasis complejos para dispositivos móviles. El proceso permite a los ingenieros integrar resaltes de montaje, ajustes a presión y aletas de enfriamiento directamente en un solo componente fundido, eliminando pasos de ensamblaje.

Hardware industrial y seguridad

Los entornos industriales castigan el hardware. Los componentes deben resistir un desgaste intenso, entornos corrosivos y tensiones mecánicas constantes. Las cajas de cambios con manija giratoria y los componentes bloqueables con candado de un cuarto de vuelta exigen una alta durabilidad. Los cilindros de cerradura complejos requieren geometrías internas precisas para funcionar de forma segura. Operar como una máquina dedicada a la fundición a presión de productos de zinc garantiza que pueda producir en masa sujetadores, soportes y bisagras de alta resistencia y resistentes al desgaste. La lubricidad natural del zinc también lo hace ideal para piezas móviles dentro de mecanismos de cerradura.

Fontanería y Manejo de Fluidos

Los componentes de fontanería requieren una estanqueidad absoluta a la presión y una excelente resistencia a la corrosión. Los cuerpos de válvulas, los accesorios para grifos y los accesorios neumáticos se fabrican habitualmente utilizando máquinas de cámara caliente. Las aleaciones de zinc fluyen fácilmente hacia las complejas cavidades del molde, lo que garantiza paredes densas y libres de porosidad que retienen el agua y la presión del aire. Además, el zinc acepta excepcionalmente bien la galvanoplastia. Esto permite a los fabricantes aplicar acabados duraderos de cromo o latón directamente a los cuerpos de los grifos fundidos, satisfaciendo las demandas estéticas del consumidor.

Productos de aleaciones especiales (estaño y plomo)

Si bien son menos comunes que el zinc o el magnesio, las aleaciones de estaño y plomo sirven a nichos de mercado altamente especializados. Estos metales poseen puntos de fusión ultrabajos, lo que los hace excepcionalmente fáciles de usar en equipos de cámara caliente. Los terminales de la batería requieren la resistencia química y la conductividad del plomo. Los contrapesos de las ruedas utilizan aleaciones pesadas de plomo o zinc como masa. Los rodamientos especializados de baja fricción suelen incorporar aleaciones de estaño. El proceso de cámara caliente maneja estos materiales sin esfuerzo, produciendo piezas pesadas y densas con tiempos de ciclo rápidos.

Aleaciones y aplicaciones comunes de cámara caliente

Evaluación del ajuste del producto: dimensiones, tolerancias y economía

Antes de encaminar una pieza específica a una línea de cámara caliente, debe evaluar sus características físicas con respecto a los resultados de fabricación deseados. No todas las piezas metálicas pequeñas pertenecen a una máquina de fundición a presión. Necesita un marco para evaluar los requisitos dimensionales, las necesidades de acabado superficial y la economía general de producción.

Tolerancia dimensional y espesor de pared

Una de las mayores ventajas de una máquina de fundición a presión de cámara caliente estándar es su capacidad para empujar metal hacia cavidades extremadamente estrechas. Las aleaciones de zinc poseen una alta fluidez cuando se funden. Puede fundir con éxito paredes de hasta 0,5 mm manteniendo la rigidez estructural. Esta capacidad permite a los ingenieros diseñar geometrías complejas con intrincadas correas internas y finas aletas de refrigeración.

El proceso mantiene tolerancias dimensionales estrictas, alcanzando a menudo ±0,05 mm en características críticas. Esta precisión reduce significativamente la necesidad de fresado o torneado CNC secundario. Al evaluar un producto, busque diseños que integren múltiples características en un solo cuerpo sólido. Puede fundir directamente roscas internas, dientes de engranajes y orificios de montaje precisos. Cuanto más compleja sea la geometría, más rentable será el proceso en cámara caliente.

Acabado superficial y requisitos de posprocesamiento

El acabado de la superficie impacta directamente el costo final de la pieza. El proceso de cámara caliente produce piezas increíblemente suaves con forma de red recién salidas del molde. Debido a que el metal se inyecta a alta presión en matrices de acero pulido, la superficie resultante requiere una preparación mínima. Este acabado suave permite enchapado, pintura o recubrimiento en polvo directamente.

Si su producto requiere un acabado cromado de alto brillo, la fundición en cámara caliente de zinc es la ruta óptima. La densa piel exterior de la pieza fundida evita que los productos químicos del revestimiento penetren en el metal, lo que garantiza un acabado impecable como un espejo. Evalúe sus costos actuales de procesamiento secundario. Si gasta mucho en esmerilar y pulir piezas mecanizadas o fundidas en arena, cambiar a la fundición a presión en cámara caliente reducirá drásticamente sus gastos de acabado.

Volumen de producción y economía del tiempo de ciclo

La fundición a presión requiere una importante inversión inicial en herramientas de acero. Para justificar este costo, se debe calcular el punto de equilibrio en función del volumen de producción. Los sistemas de cámara caliente ofrecen capacidades de ciclo rápido. Las piezas pequeñas de zinc pueden realizar ciclos hasta 15 veces por minuto. Esta producción de alta velocidad diluye el costo inicial de herramientas en cientos de miles de unidades.

Si sólo necesitas 500 piezas al año, el mecanizado CNC o la impresión 3D tienen más sentido económico. Sin embargo, si su volumen anual supera las 10.000 unidades, domina la economía de ciclo rápido del proceso de cámara caliente. Calcule los tiempos de ciclo necesarios para cumplir los objetivos de volumen anual. La alimentación continua de metal del sistema de cámara caliente elimina el tiempo muerto asociado con el cucharón, maximizando el rendimiento de piezas por hora.

Cámara caliente versus cámara fría: tomar la decisión correcta sobre el equipo

Comparar las dos metodologías dominantes de fundición a presión le ayuda a finalizar las decisiones de adquisición o subcontratación. Debe sopesar las compensaciones conceptuales entre velocidad, propiedades de los materiales y longevidad del equipo. Elegir el tipo de máquina incorrecto para su aleación detendrá la producción y destruirá sus herramientas.

Comparación de cámara caliente y cámara fría

Velocidad del ciclo versus resistencia del material

El principal compromiso de ingeniería existe entre la velocidad de producción y la resistencia máxima a la tracción. La fundición en cámara caliente ofrece una producción rápida de componentes de zinc y magnesio. El zinc proporciona excelente resistencia al impacto y ductilidad, lo que lo hace perfecto para soportes y carcasas estructurales. El magnesio ofrece un aligeramiento incomparable. Ambos materiales fluyen y se solidifican rápidamente, lo que permite tiempos de ciclo agresivos.

Sin embargo, si su producto requiere resistencia a la tracción específica, resistencia a altas temperaturas o características de aleación específicas del aluminio, debe sacrificar la velocidad de la cámara caliente. La fundición en cámara fría se adapta al alto punto de fusión del aluminio manteniendo el mecanismo de inyección separado del horno. Cambia el ciclo rápido y automatizado de la cámara caliente por las propiedades estructurales del aluminio.

Compensaciones entre la vida útil y el mantenimiento de las herramientas

Las temperaturas de funcionamiento dictan la vida útil de sus moldes de acero. Los troqueles de cámara caliente duran mucho más que los de cámara fría. Debido a que el zinc se funde a una temperatura mucho más baja que el aluminio, la matriz de acero experimenta mucho menos choque térmico durante cada ciclo de inyección. Es común que una matriz de zinc supere el millón de disparos antes de requerir una renovación importante. Esta longevidad reduce drásticamente la amortización de herramientas por pieza.

Por el contrario, la propia máquina requiere un mantenimiento más especializado. El cuello de cisne y el émbolo sumergidos soportan una exposición constante al metal líquido. Estos componentes se desgastan con el tiempo y requieren inspecciones y reemplazos frecuentes. Cambia la vida útil prolongada del troquel por un mayor mantenimiento del sistema de inyección. Debe tener en cuenta los programas de reemplazo de cuellos de cisne en su planificación de producción para evitar tiempos de inactividad inesperados.

Riesgos de implementación y estrategias de mitigación

El funcionamiento de una máquina de fundición a presión con cámara caliente en la fábrica presenta realidades operativas específicas. Debe abordar la dinámica térmica, el control de calidad y la seguridad de las instalaciones para mantener un entorno de fabricación rentable y seguro.

Manejo de la fatiga térmica

La inmersión continua del sistema de inyección provoca una fatiga térmica inevitable. El cuello de cisne de hierro fundido o acero se expande y contrae durante el funcionamiento. Con el tiempo, los anillos del émbolo se desgastan contra las paredes del cilindro, lo que provoca una pérdida de presión durante la inyección. Si pierde presión de inyección, las piezas no se llenarán por completo, lo que provocará chatarra.

Debes establecer protocolos estrictos para monitorear estos componentes. Implemente un programa de mantenimiento preventivo para retirar, inspeccionar y reemplazar los componentes de cuello de cisne antes de que una falla catastrófica detenga la producción. Realice un seguimiento de las curvas de presión de inyección en el panel de control de la máquina. Una caída gradual de la presión generalmente indica anillos del émbolo desgastados o una manga de cuello de cisne degradada.

Solución de problemas de defectos comunes de fundición

Al operar una máquina de campana caliente, inevitablemente encontrará defectos de fundición. Identificar rápidamente la causa raíz evita corridas masivas de desechos.

1. Cierres en frío: ocurren cuando dos corrientes de metal fundido se encuentran pero no logran fusionarse por completo. Esto se soluciona aumentando la velocidad de inyección o elevando la temperatura del troquel para mantener el metal fluido por más tiempo.

2. Ampollas: Las ampollas superficiales aparecen cuando el gas atrapado se expande durante la fase de enfriamiento o tratamientos térmicos posteriores. Debe mejorar la ventilación del troquel o reducir la cantidad de lubricante aplicado entre disparos.

3. Porosidad de contracción: esto sucede cuando el metal se contrae a medida que se enfría, dejando huecos en secciones gruesas de la pieza. Esto se mitiga rediseñando la pieza para que tenga un espesor de pared uniforme o aumentando la presión de retención al final de la carrera de inyección.

4. Destello: Un destello excesivo indica que la presión de inyección excede la fuerza de sujeción de la máquina o que las caras del troquel están dañadas. Debe verificar el tonelaje de sujeción e inspeccionar la línea de separación en busca de desgaste.

Control de calidad para porosidad y flash

Si bien el sistema de circuito cerrado reduce la exposición al aire, el gas atrapado sigue siendo una realidad en moldes de productos complejos. La porosidad ocurre cuando el aire no puede escapar de la cavidad del troquel antes de que el metal se solidifique. Esto crea huecos internos que debilitan la pieza y provocan ampollas durante el revestimiento. La rebaba se produce cuando la presión de inyección fuerza al metal fuera de la cavidad del troquel, creando bordes afilados que requieren recorte manual.

Para mitigar estos riesgos, implemente la fundición asistida por vacío. Los sistemas de vacío evacuan el aire de la cavidad del troquel en milisegundos antes de que entre el metal. Además, optimice sus diseños de puertas y ventilación. Trabaje con su ingeniero de herramientas para garantizar que los pozos de desbordamiento capturen el borde principal del flujo de metal, alejando el gas atrapado de las secciones críticas de la pieza.

Normas de seguridad y cumplimiento de las instalaciones

Mantener un depósito continuo de metal fundido introduce importantes riesgos en las instalaciones. Debe gestionar el calor ambiental generado por el horno de mantenimiento. Asegúrese de que sus instalaciones tengan ventilación y control climático adecuados para proteger a los operadores y los equipos auxiliares sensibles.

Los estándares de seguridad se vuelven críticos al fundir magnesio. El polvo y las virutas de magnesio son muy inflamables. Un incendio de magnesio no se puede extinguir con agua; el agua en realidad acelera la reacción. Debe instalar sistemas especializados de extinción de incendios Clase D. Haga cumplir estrictos protocolos de seguridad para los operadores, incluidos EPP ignífugos obligatorios y rutinas de limpieza rigurosas para evitar la acumulación de polvo de magnesio combustible en el piso de la fábrica.

Conclusión

• Realice una auditoría integral de materiales de su línea de productos actual para identificar piezas adecuadas para la conversión de zinc o magnesio.

• Calcule los tiempos de ciclo requeridos y los volúmenes anuales para determinar el punto de equilibrio para las inversiones en herramientas de cámara caliente.

• Consulte con un ingeniero de herramientas especializado para evaluar la viabilidad del diseño del troquel, centrándose en el espesor de la pared y las configuraciones de entrada.

• Evalúe la infraestructura de seguridad de sus instalaciones, asegurándose de contar con los sistemas de ventilación y extinción de incendios adecuados antes de instalar equipos de metal fundido.

Preguntas frecuentes

P: ¿Puede una máquina de fundición a presión con cámara caliente fabricar productos de aluminio?

R: No. El alto punto de fusión del aluminio y su fuerte afinidad por alearse con hierro prohíben su uso en máquinas de cámara caliente estándar. El aluminio fundido actúa como disolvente, degradando y disolviendo rápidamente el cuello de cisne y el émbolo de acero sumergidos. El aluminio requiere un proceso en cámara fría.

P: ¿Cuál es el tiempo de ciclo típico para una máquina de fundición a presión con cámara caliente?

R: La conexión directa de metal fundido crea una enorme ventaja de velocidad. Las piezas pequeñas de zinc pueden realizar ciclos hasta 15 veces por minuto, según el tamaño de la pieza, el espesor de la pared y los requisitos de enfriamiento del troquel. Este rápido ciclo hace que el proceso sea muy económico para la producción en masa.

P: ¿Por qué las aleaciones de zinc son el material más común para este proceso?

R: Las aleaciones de zinc ofrecen un punto de fusión bajo, lo que protege los componentes internos de la máquina y prolonga la vida útil del troquel. El zinc proporciona alta ductilidad, excelente resistencia al impacto, alta fluidez para rellenar paredes delgadas y soporta excepcionalmente bien la galvanoplastia y el recubrimiento en polvo sin una preparación extensa de la superficie.

P: ¿Cuál es el tamaño máximo de pieza que puede producir una máquina de cámara caliente?

R: El tonelaje de la máquina determina el tamaño de la pieza, que normalmente oscila entre 4 y 1200 toneladas de fuerza de sujeción. Si bien existen máquinas grandes, el proceso de cámara caliente generalmente se prefiere para componentes pequeños y medianos que pesan menos de unos pocos kilogramos, donde el enfriamiento rápido y los tiempos de ciclo rápidos maximizan la rentabilidad.

P: ¿Cómo se compara la vida útil de las herramientas entre la fundición en cámara fría y caliente?

R: Los troqueles de la cámara caliente duran mucho más. Debido a que el zinc y el magnesio se funden a temperaturas más bajas que el aluminio, las matrices de acero experimentan mucho menos choque térmico. Los troqueles de cámara caliente a menudo pueden superar el millón de disparos para el zinc, durando mucho más que los troqueles de aluminio de cámara fría.

P: ¿Los productos fabricados en una máquina de cámara caliente son propensos a la porosidad?

R: El aire atrapado es una realidad en todas las piezas de fundición a presión. Sin embargo, el sistema de cámara caliente de circuito cerrado introduce menos aire que el sistema de cámara fría. La compuerta adecuada, la ventilación estratégica, los pozos de desbordamiento y los controles de proceso asistidos por vacío mitigan eficazmente la porosidad, garantizando productos finales densos y estructuralmente sólidos.
