¿Vale la pena una máquina de fundición a presión de aluminio 3000T para la producción de radiadores?

Una máquina de fundición a presión de aluminio 3000T puede proporcionar la fuerza de sujeción, el espacio del troquel, la capacidad de inyección y la plataforma de automatización necesarias para los componentes de radiadores de aluminio de gran tamaño, pero no es automáticamente la opción más económica para todos los fabricantes de radiadores. La inversión sólo tiene sentido cuando la geometría de la fundición, el área proyectada, el tamaño del molde, el peso del granalla de aluminio, el volumen de producción y el plan futuro del producto realmente requieren una máquina en este rango de capacidad.

Las piezas fundidas de los radiadores pueden ser exigentes porque a menudo combinan amplias áreas proyectadas con estructuras delgadas de disipación de calor, largas trayectorias de flujo de metal, nervaduras, características de montaje y matrices relativamente grandes. Estas características pueden aumentar tanto la fuerza de bloqueo requerida como el rendimiento de inyección necesario para llenar la cavidad antes de que el aluminio comience a solidificarse. Los diseños de radiadores más grandes también pueden requerir un espacio de apertura sustancial, movimiento del núcleo, espacio libre de extracción, pulverización de moldes, refrigeración y manipulación automatizada.

Longhua Die Casting Machine Co., Ltd. ofrece una máquina de fundición a presión de aluminio con cámara fría LH-HPDC-3000T para calentar radiadores . Por lo tanto, la cuestión clave de compra no es si la 3000T es una máquina potente. Se trata de si su producción de radiadores puede utilizar esa capacidad de manera suficientemente eficiente como para justificar los costos adicionales de máquina, herramientas, servicios públicos, automatización y fábrica.

¿Cuándo se necesita realmente una máquina de 3000T para la producción de radiadores?

La razón más importante para pasar a la clase 3000T suele ser el área de fundición proyectada..

Durante la fundición a presión a alta presión, el aluminio fundido genera presión en la cavidad en el área proyectada de la fundición, los canales, las compuertas y el sistema de desbordamiento. La máquina de fundición a presión debe proporcionar suficiente fuerza de sujeción para evitar que las mitades del molde se separen durante el llenado y la intensificación.

Los productos para radiadores pueden crear grandes áreas proyectadas incluso cuando la pieza acabada no es extremadamente pesada. Un amplio panel de radiador de calefacción con múltiples aletas, canales, estructuras de montaje o varias cavidades puede ocupar una gran superficie dentro de la matriz. Esto puede aumentar los requisitos de fuerza de sujeción mucho más rápido de lo que sugeriría el peso de la pieza por sí solo.

La configuración estándar 3000T de Longhua proporciona 30 000 kN de fuerza de sujeción y tiene un área de fundición máxima de aproximadamente 7500 cm² a 40 MPa . Estas cifras proporcionan una referencia preliminar útil, pero la capacidad real requerida aún debe calcularse a partir del diseño del radiador, el sistema de canales, la presión de la cavidad y el margen de proceso apropiado.

Una máquina de 3000T merece una seria consideración cuando se dan varias condiciones juntas:

• El radiador tiene una superficie proyectada muy grande.

• La matriz es demasiado grande para un espaciamiento entre columnas de tonelaje medio.

• El peso total de los perdigones de aluminio está más allá del rango cómodo de las máquinas más pequeñas.

• Se requieren múltiples cavidades para lograr el resultado objetivo.

• El radiador contiene secciones largas y delgadas que requieren un fuerte rendimiento de inyección.

• Se espera que proyectos futuros utilicen moldes igualmente grandes.

• El volumen de producción es lo suficientemente alto como para mantener utilizada una máquina grande.

El último punto es particularmente importante.

Una máquina técnicamente adecuada no es automáticamente una máquina económicamente adecuada. Si una máquina de 3000T pasa gran parte de la semana inactiva porque solo lo requiere un producto de radiador de bajo volumen, el costo por pieza fundida puede resultar difícil de justificar.

Antes de seleccionar esta capacidad, los compradores deben revisar no sólo el radiador actual sino también la familia de productos planificada para los próximos años.

Por qué la capacidad de granalla y el tamaño del molde pueden ser tan importantes como la fuerza de sujeción

Un error común en la selección de la máquina es calcular correctamente la fuerza de sujeción pero ignorar la unidad de inyección y el espacio físico del troquel.

La configuración 3000T de Longhua incluye un peso de inyección de aluminio de aproximadamente 62 kg , una carrera de inyección de 1180 mm y diámetros de émbolo de aproximadamente 150 a 190 mm . Esto va sustancialmente más allá de los requisitos de las piezas fundidas de aluminio ordinarias de tamaño mediano y está destinado a grandes volúmenes de granalla y troqueles grandes.

El peso de inyección requerido por un proyecto de radiador debe incluir:

Fundición terminada + corredor + compuertas + desbordamiento + galleta + subsidio de proceso

Por ejemplo, una pieza de fundición de radiador terminada de gran tamaño puede pesar significativamente menos que la especificación de inyección máxima de la máquina, pero una vez que se incluyen el canal completo y el sistema de desbordamiento, el consumo total de metal por ciclo puede aumentar considerablemente.

La máquina también necesita suficiente rendimiento de inyección para llenar las características largas y delgadas del radiador antes de que se produzca una solidificación prematura. Las aletas delgadas de transferencia de calor y los recorridos de flujo largos pueden resultar difíciles de llenar de manera consistente. Por esta razón, los compradores no deben elegir una máquina únicamente por el peso del disparo. La velocidad de inyección, la presión, la configuración del émbolo, las dimensiones de la manga, la relación de llenado, las posiciones de conmutación y la intensificación también deben coincidir con la matriz real.

El tamaño del molde puede convertirse en una limitación igualmente importante.

La máquina estándar Longhua 3000T enumera:

• Distancia entre columnas de 1650 × 1650 mm

• Rango de espesor de matriz de 800 a 2000 mm

• Carrera de apertura de 1500 mm.

• Carrera del eyector de 300 mm

• Fuerza de expulsión de 900 kN

Estas dimensiones brindan espacio para moldes sustanciales, pero aun así deben compararse con la matriz exacta del radiador.

Un molde de radiador grande puede incluir no sólo las placas de la cavidad sino también correderas, cilindros de extracción de núcleos, circuitos de refrigeración, conexiones hidráulicas, sistemas eyectores y accesorios de manipulación. El molde debe encajar entre las barras de unión con suficiente espacio de trabajo para su instalación y mantenimiento.

La carrera de apertura de 1500 mm también es relevante porque se requiere suficiente espacio para que la pieza de fundición despeje el molde, para que entre el extractor o robot y para que el sistema de pulverización trate el molde antes del siguiente ciclo.

Es por eso que la solicitud de presupuesto debe contener el plano completo del molde siempre que esté disponible.

Si aún no se han construido las herramientas, envíe los datos CAD del radiador, el número de cavidad planificada, el concepto de entrada y la envolvente del molde esperada. Longhua Die Casting Machine Co., Ltd. puede luego evaluar si la máquina de 3000T proporciona la capacidad adecuada o si una máquina más pequeña aún cumpliría con los requisitos del proyecto.

¿Cuándo es probable que una máquina de 3000T esté sobreespecificada?

A veces se compran equipos más grandes porque los compradores quieren capacidad adicional para productos futuros. Es razonable tener cierta capacidad de reserva, pero un sobredimensionamiento excesivo puede aumentar el costo total de fabricación sin mejorar la calidad o el rendimiento del radiador.

Una máquina de 3000T es un equipo importante. La especificación estándar actual de Longhua enumera unas dimensiones de la máquina de aproximadamente 15,3 × 5,3 × 5,2 metros , un peso de elevación de referencia de aproximadamente 200 toneladas y dos motores de 75 kW.

La máquina en sí es sólo una parte de la inversión necesaria.

Una celda de producción completa de 3000T también puede requerir:

• Fundación más grande

• Mayor capacidad de grúa

• Horno de fusión y mantenimiento más grande

• Mayor capacidad de enfriamiento

• Mayor infraestructura hidráulica y eléctrica

• Manipulación de moldes de servicio pesado

• Robot de extracción de mayor carga útil

• Sistema de pulverización de matriz más grande

• Vigilancia de seguridad más amplia

• Equipo de recorte más grande

• Más espacio de mantenimiento

Si el proyecto del radiador cabe cómodamente en una máquina sustancialmente más pequeña, es posible que estos costos adicionales no generen valor adicional.

Por ejemplo, supongamos que una pieza fundida se ajusta al requisito de área proyectada de una máquina de menor tonelaje, su molde encaja cómodamente entre las barras de unión y el peso total de la granalla de aluminio se mantiene dentro de la capacidad de inyección. En esa situación, pasar directamente a 3000T simplemente porque ofrece más capacidad puede resultar en una mala utilización del capital.

Lo mismo se aplica a la velocidad de producción.

Una máquina de 3000T no produce automáticamente más radiadores por hora que una prensa más pequeña.

El tiempo total del ciclo se puede controlar mediante:

• Dosificación de aluminio

• Inyección

• Solidificación

• Enfriamiento del molde

• Apertura del molde

• Extracción de fundición

• Pulverización de troqueles

• Soplando aire

• Movimiento central

• Guarnición

• Refrigeración parcial

Los radiadores con aletas delgadas pueden llenarse rápidamente pero aun así requieren solidificación y extracción controladas. Las piezas fundidas más grandes también pueden requerir períodos de enfriamiento más prolongados antes de que puedan retirarse sin deformarse.

Si el enfriamiento domina el ciclo, agregar fuerza de sujeción no resuelve el cuello de botella.

Por lo tanto, la capacidad correcta debería estar determinada por el proceso completo y no por una preferencia general por una prensa más grande.

Una regla útil es:

Elija la máquina más pequeña que satisfaga de forma segura la fuerza de sujeción, la capacidad de disparo, el espacio del molde, el rendimiento de la inyección, la automatización y futuros proyectos confirmados con un margen de proceso adecuado.

Este enfoque suele producir una mejor utilización del capital que comprar un tonelaje máximo sin un requisito de producción definido.

¿Puede una máquina de 3000T mejorar la economía de producción de radiadores?

Una máquina de 3000T puede tener sentido económico cuando permite una estrategia de producción que los equipos más pequeños no pueden soportar de manera eficiente.

Un ejemplo son las piezas fundidas integradas de mayor tamaño.

Si el diseño de un radiador se puede producir como una pieza única más grande en lugar de varios componentes más pequeños que luego requieren ensamblaje, el fabricante puede reducir las operaciones secundarias, la manipulación, la unión, el inventario y el apilamiento dimensional. El beneficio económico proviene entonces de la simplificación del proceso de producción general, no simplemente de la fundición en una máquina más grande.

Otra ventaja potencial es la producción de múltiples cavidades.

Si el área proyectada, el peso del disparo y las dimensiones del troquel permiten que una máquina más grande haga funcionar varios componentes del radiador en un ciclo, la producción por disparo puede aumentar. Sin embargo, el cálculo económico aún debe incluir un molde más grande, un peso de inyección más alto, requisitos de llenado y enfriamiento más prolongados y una mayor inversión en herramientas.

Por ello es esencial un mayor aprovechamiento de la máquina.

Antes de comprar, calcule la carga anual esperada de la máquina:

Horas de máquina disponibles anuales
× Utilización planificada
× Piezas fundidas por ciclo
÷ Tiempo total del ciclo

Luego compare esto con la demanda anual.

Si la máquina ejecutará una producción de radiadores de gran volumen en varios turnos, el costo de capital se puede distribuir entre muchas más piezas fundidas.

Si la producción es estacional o se limita a un contrato pequeño, la subcontratación de piezas fundidas grandes o el uso de una máquina más pequeña puede generar un menor riesgo financiero.

La chatarra también se vuelve más importante a medida que aumenta el tamaño de la pieza fundida.

La fundición de un radiador grande defectuosa desperdicia sustancialmente más aluminio, tiempo de máquina, energía del horno y procesamiento posterior que un componente pequeño. Esta es la razón por la que la economía de las máquinas grandes depende en gran medida de un control estable del proceso.

Los fabricantes establecidos de piezas de fundición a presión de gran tonelaje enfatizan el control de inyección repetible, la fuerza de sujeción homogénea, la automatización y el monitoreo del proceso porque el impacto financiero de cada pieza de fundición grande rechazada es mayor.

Por lo tanto, los compradores que evalúen la máquina de fundición a presión de aluminio Longhua 3000T deben examinar la tasa de desperdicio esperada, el tiempo de ciclo, el tiempo de actividad, el mantenimiento y la automatización junto con el precio de compra.

¿Qué automatización necesita una línea de radiadores 3000T?

Una máquina de fundición a presión de gran tamaño generalmente debe evaluarse como el centro de una celda de producción y no como una prensa independiente.

Manejar decenas de kilogramos de aluminio fundido y grandes piezas fundidas de radiadores calientes requiere un proceso cuidadosamente coordinado.

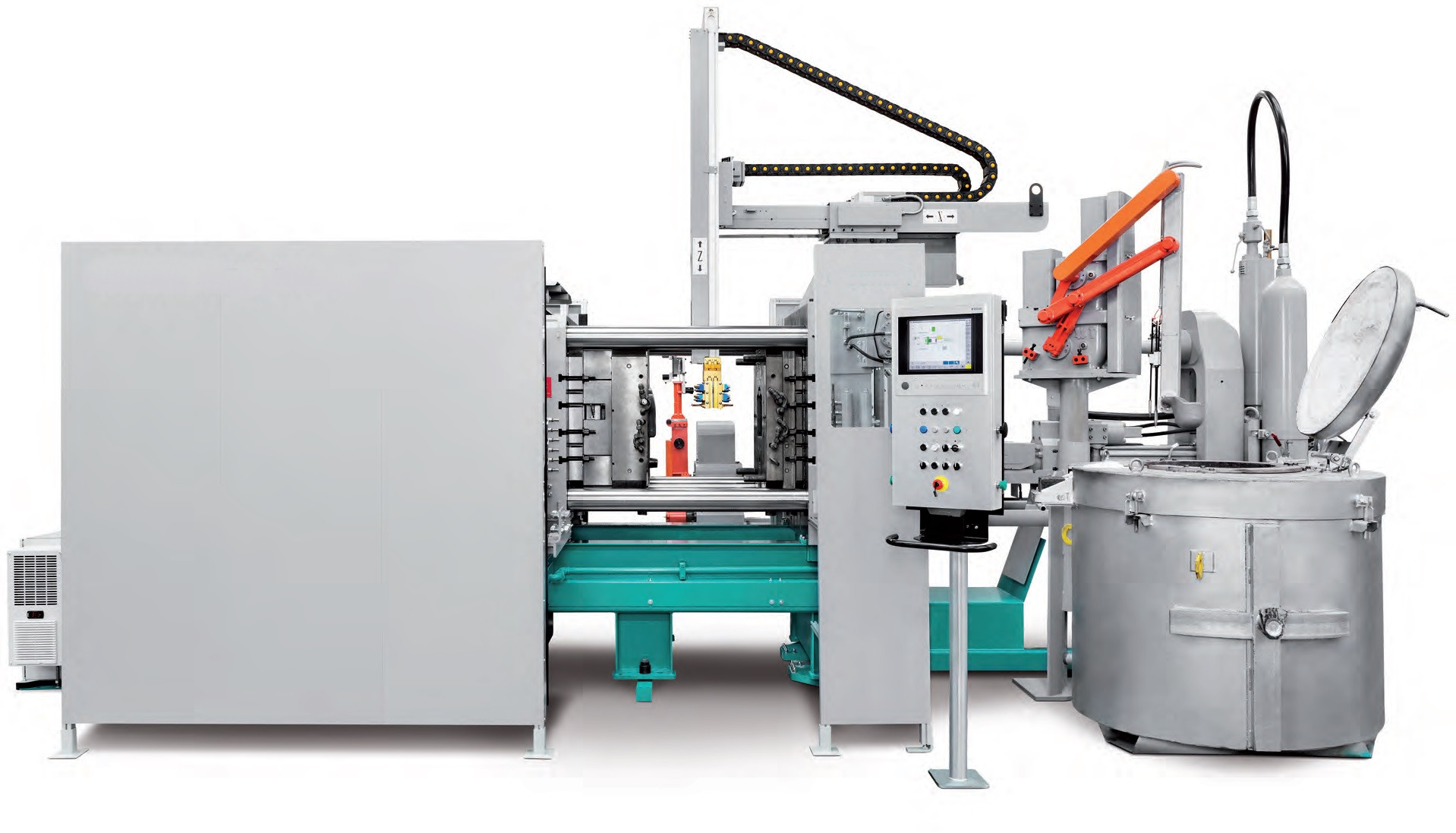

Una línea completa puede incluir:

• Horno de fusión de aluminio

• Horno de mantenimiento o dosificación

• Escalera automática

• Robot industrial o extractor

• Sistema de pulverización de matrices

• Controlador de temperatura del molde

• Sistema de refrigeración

• Transportador

• Prensa de recorte

• Vigilancia de seguridad

• inspección de calidad

El tamaño de estos periféricos debe coincidir con el de la máquina 3000T.

No se debe suponer que un Los troqueles grandes requieren un mayor rango de movimiento, una mayor cobertura de pulverización, más capacidad de boquilla y un acceso adecuado a través del espacio de apertura del molde, mucho más grande. servopulverizador de fundición a presión estándar diseñado para una máquina de 500T o 900T se ajuste a un radiador de 3000T.

Longhua Die Casting Machine Co., Ltd. proporciona equipos de fundición a presión automática junto con la prensa principal, incluidos robots, extractores, cucharas, pulverizadores, hornos y sistemas de control de temperatura. Para un gran proyecto de radiadores, estos componentes deben evaluarse juntos durante la planificación del diseño de las celdas.

La automatización puede crear valor de varias maneras.

Un sistema automatizado de entrega de metal puede mejorar la consistencia del peso de los disparos. Un robot puede eliminar piezas fundidas grandes de forma más predecible que la manipulación manual. La pulverización automatizada puede estandarizar el tratamiento del moho. Los transportadores integrados y los equipos de recorte pueden reducir la manipulación de materiales entre procesos.

Más importante aún, la automatización coordinada puede reducir el tiempo de inactividad entre operaciones.

El objetivo de producción debe ser un ciclo equilibrado en el que la dosificación, extracción, pulverización, enfriamiento y preparación del metal estén sincronizados alrededor de la máquina.

Simplemente conectar más equipos de automatización no garantiza una mayor productividad. Los robots mal coordinados pueden crear sus propios cuellos de botella.

Antes de realizar el pedido, solicite al proveedor que le proporcione una secuencia del ciclo completa y el diseño de la planta que muestre:

• Posiciones del equipo

• Alcance del robot

• Ubicación del horno

• Ruta de eliminación del yeso

• Movimiento del pulverizador

• Dirección del transportador

• Ubicación de recorte

• Acceso del operador

• Ruta de cambio de molde

• Zonas de seguridad

• Autorización de mantenimiento

Para una instalación de máquina de 200 toneladas, encontrar estos conflictos después de la entrega puede resultar extremadamente costoso.

¿Qué debe confirmar antes de invertir en 3000T?

Antes de decidir si vale la pena invertir en la máquina, envíe una solicitud de cotización técnica y comercial completa.

A continuación, el proveedor deberá confirmar cuatro preguntas clave.

¿El radiador requiere aproximadamente 3000T de capacidad de sujeción?

Si el área proyectada y la presión de fundición pueden ser manejadas cómodamente por una máquina significativamente más pequeña, puede que no haya ninguna razón técnica para seleccionar 3000T.

¿La fundición requiere la unidad de inyección 3000T?

El peso total del disparo y los requisitos de llenado deberían justificar el sistema de inyección más grande.

¿Requiere el molde un espacio entre barras de unión de 1650 × 1650 mm y un amplio rango de espesores de matriz?

Si el molde es sustancialmente más pequeño, otra clase de máquina puede proporcionar una mejor utilización.

¿Puede el volumen de producción anual justificar la inversión de capital?

Ésta es la cuestión comercial que completa el análisis técnico.

Un marco de decisión de inversión simple de 3000T

Una máquina de 3000T se vuelve más atractiva cuando varias de estas condiciones se dan simultáneamente:

Esto es más útil que preguntar si 3000T es "mejor".

La inversión en una máquina sólo merece la pena cuando la capacidad técnica adicional puede convertirse en valor de fabricación.

Conclusión

Puede valer la pena invertir en una máquina de fundición a presión de aluminio de 3000T para la producción de radiadores cuando la fundición tiene un área proyectada grande, un peso de inyección sustancial, una matriz grande, requisitos de inyección exigentes y un volumen anual suficiente para mantener el equipo utilizado productivamente.

La configuración estándar 3000T de Longhua proporciona una fuerza de sujeción de 30 000 kN, un espacio entre barras de unión de 1650 × 1650 mm, una capacidad de perdigones de aluminio de hasta aproximadamente 62 kg y un espacio sustancial de apertura de moldes , lo que le brinda el entorno de proceso necesario para componentes de aluminio de gran tamaño.

Sin embargo, estas capacidades vienen con importantes requisitos de soporte. Una línea de 3000T también necesita cimientos, capacidad de horno, refrigeración, manipulación de moldes, robots, equipos de pulverización, recorte, servicios públicos e infraestructura de mantenimiento adecuados.

Longhua Die Casting Machine Co., Ltd. ofrece una máquina de fundición a presión de aluminio 3000T dedicada para calentar radiadores junto con una máquina de fundición a presión más amplia y una cartera de automatización.

Por lo tanto, la inversión debería justificarse desde el diseño del radiador. Calcule primero la fuerza de sujeción requerida, el peso total del disparo, la envoltura del molde, el ciclo completo, la demanda anual, el alcance de la automatización y el costo de la infraestructura. Si esos requisitos realmente caen dentro del rango de proceso de 3000T, la máquina puede proporcionar la capacidad necesaria para una producción estable de radiadores a gran escala. Si no es así, una máquina más pequeña puede ofrecer un mejor rendimiento del capital.

Preguntas frecuentes

P: ¿Es necesaria una máquina de fundición a presión de aluminio 3000T para cada radiador de aluminio?

R: No. El tonelaje de la máquina debe seleccionarse según el área de fundición proyectada, la presión requerida en la cavidad, el peso total del disparo, el tamaño del molde y los requisitos del proceso. Los productos de radiadores más pequeños pueden funcionar eficientemente en máquinas de tonelaje sustancialmente menor.

P: ¿Cuál es la capacidad de granalla de aluminio de la máquina de fundición a presión 3000T de Longhua?

R: La especificación estándar actual 3000T de Longhua enumera un peso de inyección de aluminio de aproximadamente 62 kg. La capacidad de granalla utilizable real depende de la configuración del émbolo, la proporción de llenado, la aleación, el diseño del canal y la configuración del proceso.

P: ¿Qué tamaño de molde puede manejar una máquina de fundición a presión de aluminio 3000T?

R: La configuración estándar 3000T de Longhua incluye un espacio entre barras de unión de aproximadamente 1650 × 1650 mm, un rango de espesor de troquel de 800 a 2000 mm y una carrera de apertura de 1500 mm. La compatibilidad real del molde debe comprobarse a partir del dibujo completo del molde.

P: ¿Por qué las piezas fundidas de los radiadores a veces requieren una gran fuerza de sujeción?

R: Los radiadores pueden tener áreas proyectadas amplias combinadas con aletas delgadas y trayectorias de flujo largas. La presión de la cavidad actúa a través de toda el área proyectada, por lo que las piezas fundidas planas grandes pueden requerir una fuerza de bloqueo sustancial incluso cuando su peso final es moderado.

P: ¿Una máquina de fundición a presión de aluminio 3000T produce radiadores más rápido?

R: No automáticamente. La producción depende del ciclo completo, incluida la dosificación, inyección, solidificación, enfriamiento, extracción, pulverización, movimiento del núcleo y recorte del metal. Un mayor tonelaje proporciona capacidad de proceso pero no elimina otros cuellos de botella del ciclo.

P: ¿Qué automatización se necesita para una línea de fundición a presión de radiadores 3000T?

R: Dependiendo del proyecto, la línea puede requerir un horno de fusión o mantenimiento, dosificación automática de metal, robot o extractor, sistema de pulverización diseñado, control de temperatura del molde, enfriamiento, transportador, equipo de recorte y sistemas de seguridad.

P: ¿Qué debo calcular antes de invertir en una máquina de fundición a presión de aluminio de 3000T?

R: Calcule la fuerza de sujeción requerida, el área proyectada, el peso total de la granalla de aluminio, las dimensiones del molde, el tiempo de ciclo objetivo, la producción anual, la utilización esperada de la máquina, los requisitos de energía y servicios públicos, el costo de automatización y la inversión en infraestructura.

P: ¿Cuándo es una mejor opción una máquina de fundición a presión de aluminio más pequeña?

R: Una máquina más pequeña es generalmente más económica cuando proporciona suficiente fuerza de sujeción, capacidad de inyección, espacio en el molde, carrera de apertura y capacidad de producción para piezas fundidas actuales y futuras confirmadas. El sobredimensionamiento crea costos operativos y de capital adicionales sin beneficios de producción garantizados.
