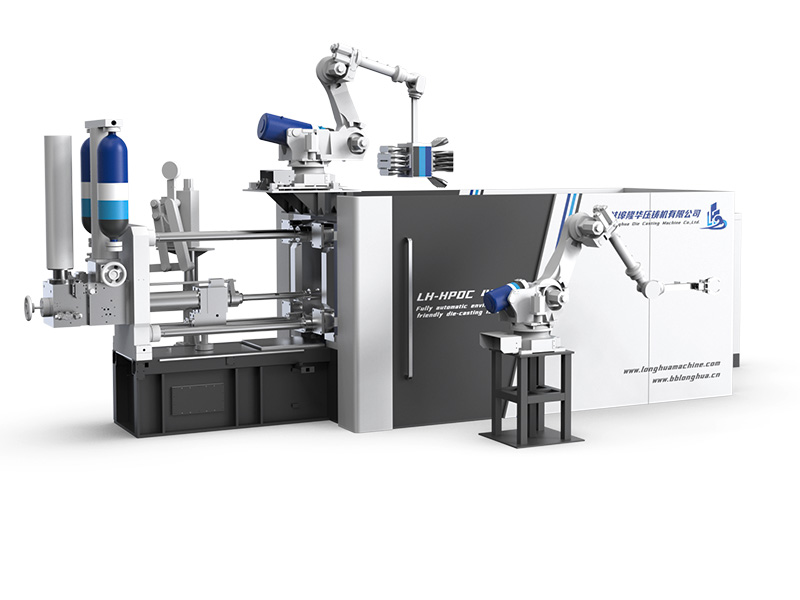

Montaje del manipulador de fundición a presión.

En los últimos años, la industria de mi país de productos de fundición a presión se ha desarrollado rápidamente y la demanda de manipuladores de fundición a presión ha aumentado gradualmente, lo que ha llevado a que cada vez más empresas nacionales produzcan manipuladores de fundición a presión, principalmente manipuladores neumáticos y servos de tres ejes para máquinas de fundición a presión. Y los siguientes tipos de robots. Debido a su gran peso, la máquina de moldeo por inyección vertical es incómoda para recoger piezas manualmente y es más necesario tener un manipulador especialmente equipado para utilizar piezas auxiliares competitivas en el mercado. Entonces, ¿cuál es el montaje del manipulador de fundición a presión? Echemos un vistazo.

Aquí está la lista de contenidos:

• La estructura y características del conjunto.

• Comprobación de interferencias del manipulador de inyección

La estructura y características del conjunto.

Los principales movimientos que debe lograr el manipulador de fundición a presión incluyen: correr desenfrenadamente, liderar y tirar, y subir y bajar. En primer lugar, las piezas del manipulador deben ensamblarse en un conjunto general, la viga se fija a la base mediante tornillos, los rieles guía se instalan en ambos lados de la viga y el control deslizante se fija con el control deslizante horizontal mediante tornillos y el control deslizante se rocía con el riel guía de la viga. El extremo del voladizo sin el riel guía se fija con la corredera, las manos principal y auxiliar se instalan en la corredera guía, los rieles guía se instalan en ambos lados del voladizo y la corredera guía se rocía con el riel guía a través del deslizador. Las manos principal y auxiliar están instaladas respectivamente en los brazos internos de los brazos delantero y trasero. Las principales características de este manipulador de inyección:

1. Las estructuras superior e inferior de los brazos delantero y trasero adoptan una estructura anidada de doble velocidad, que reduce el volumen total del manipulador, reduce la altura total del manipulador de fundición a presión y ahorra espacio de trabajo del manipulador.




2. Cada eje del manipulador de fundición a presión está controlado por servomotores, lo que mejora la precisión del posicionamiento, puede realizar control y posicionamiento arbitrarios multipunto y puede cambiar rápidamente la línea mediante la modificación de parámetros de software, lo que proporciona el control del movimiento de cada eje y el mantenimiento de la estructura mecánica conveniente.




3. Se adopta la transmisión por correa síncrona y el ruido es menor que el de la transmisión por engranajes convencional.

Comprobación de interferencias del manipulador de inyección

La inspección de interferencias es un paso importante en el ensamblaje virtual, que se divide en análisis de viabilidad geométrica y análisis de viabilidad mecánica según las propiedades del objeto. El análisis de viabilidad geométrica se refiere a la verificación de interferencia geométrica de los conjuntos y componentes en todos los niveles que componen el producto, incluida la mutualidad de las posiciones espaciales estáticas de los componentes en el conjunto y la ubicación espacial de los componentes durante el proceso de montaje del producto. interferencia geométrica activada. El análisis de viabilidad mecánica se refiere a la capacidad de establecer la relación de ensamblaje entre las piezas, si la operación de ensamblaje es lo suficientemente grande, etc., como si la herramienta y el operador pueden ingresar al punto de operación, etc. Hay dos tipos de verificación de interferencias: estática y dinámica. La verificación de interferencia estática se realiza bajo el estado estructural especificado, mediante ensamblaje virtual, para observar si la posición relativa de cada componente es correcta.

Si hay una brecha, si el tamaño de las piezas relevantes cumple con los requisitos, los resultados obtenidos a través de estas inspecciones se retroalimentan al diseñador, se analizan y resuelven los problemas existentes y, finalmente, se logra la racionalización del diseño. Después de la verificación de interferencia estática, el modelo de manipulador de fundición a presión establecido no presenta ningún fenómeno de interferencia.

Lo anterior trata sobre el montaje del manipulador de fundición a presión. Si está interesado en el manipulador de fundición a presión, puede contactarnos. Nuestro sitio web es www.diecastingmachinechina.com . Espero mucho su llegada y espero cooperar con usted.
