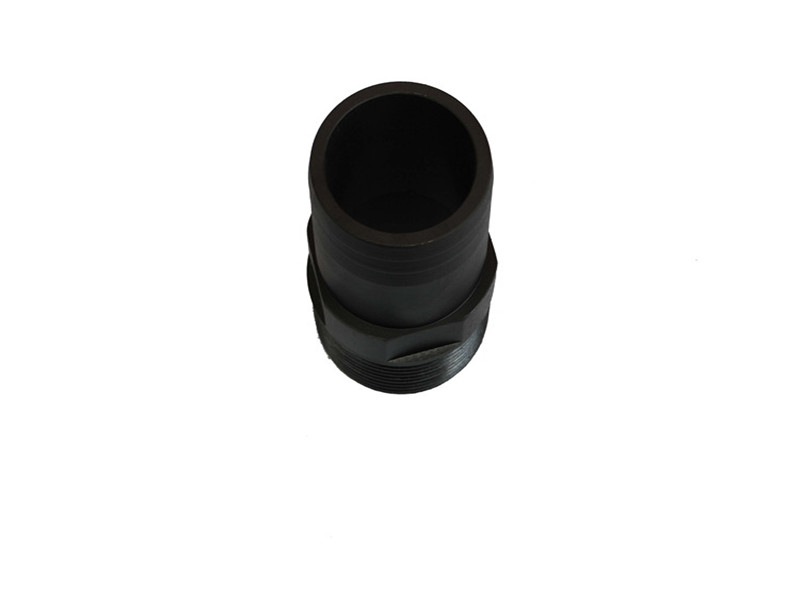

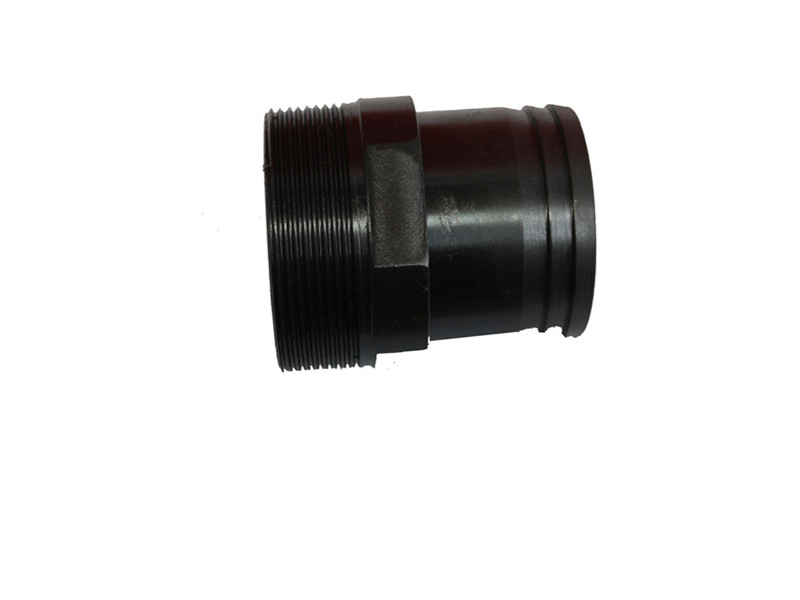

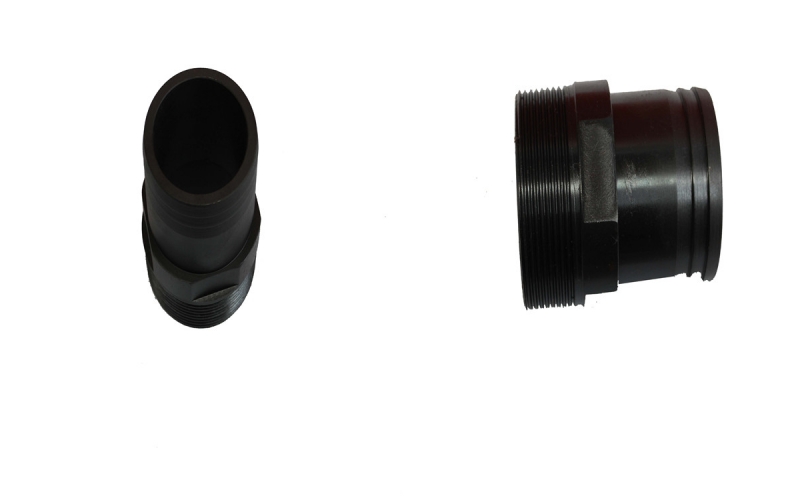

Conector de brida de bomba duradero para equipos de fundición a presión

1. Introducción del producto (puntos clave)

• Conector de brida especializado diseñado para sistemas de transferencia de fluidos (refrigerante, aceite hidráulico) de equipos de fundición a presión, centrándose en la prevención de fugas y la durabilidad a largo plazo.

• Compatible con la mayoría de las marcas de máquinas de fundición a presión (por ejemplo, LH, Yizumi, Haitian) y se adapta a entornos de trabajo de alta temperatura (hasta 200 ℃) y alta presión (hasta 16 MPa).

• Cuenta con materiales resistentes a la corrosión y estructuras de sellado reforzadas para reducir la frecuencia de mantenimiento en talleres de fundición a presión hostiles.

• Admite tamaños estándar y personalizados para adaptarse a diferentes diámetros de tubería (DN15-DN100) en líneas de producción de fundición a presión.

• Simplifica la instalación y el reemplazo, minimizando el tiempo de inactividad del equipo causado por fallas en los conectores.

2. Descripción del producto

Nuestro conector de brida de bomba duradero nació de un desafío crítico que enfrentó una gran fábrica de fundición a presión con la que nos asociamos hace tres años. Los viejos conectores de brida de la fábrica tenían fugas con frecuencia: cada mes, perdían más de 500 litros de costoso aceite hidráulico y los reemplazos de emergencia causaban más de 8 horas de inactividad en la producción cada vez. Peor aún, el líquido filtrado corroyó el suelo de la fábrica, creando riesgos para la seguridad de los trabajadores. Nuestro equipo de ingeniería pasó 8 meses investigando las condiciones únicas de los talleres de fundición a presión (alta humedad, polvo metálico, fluctuaciones de temperatura) y desarrolló este conector para resolver estos puntos débiles.

3. Características y aspectos destacados del producto

• Rendimiento superior a prueba de fugas: adopta una estructura de doble sellado (junta de silicona interior + junta tórica exterior) que forma una 'doble barrera' contra fugas de fluido. En las pruebas, mantuvo cero fugas incluso cuando se sometió al 120 % de la presión nominal (19,2 MPa) y ciclos de temperatura (20 ℃ -200 ℃), lo que redujo el desperdicio de fluido en un 90 % en comparación con los conectores de sello simple. Para una fábrica de fundición a presión que utiliza 200 litros de aceite hidráulico al mes, esto ahorra aproximadamente

  600 en aceite cuesta y
  1.200 en costos de reparación de pisos al año.

• Durabilidad extrema: el cuerpo principal está hecho de acero inoxidable 316 (en lugar del acero inoxidable 304 común), que resiste la corrosión del polvo metálico y los refrigerantes ácidos del taller de fundición a presión. La dureza de la superficie del material (HV 210) también evita rayones causados ​​por herramientas pesadas durante la instalación, lo que extiende la vida útil del conector a 5 años, el doble que los conectores de acero al carbono comunes.

• Resistencia a altas temperaturas/presión: la junta de sellado de silicona está formulada con aditivos resistentes al calor, manteniendo la elasticidad a 200 ℃ (las juntas comunes se endurecen y agrietan a 150 ℃). El disco de brida reforzado (8 mm de espesor) soporta una presión de hasta 16 MPa sin deformarse, lo que lo hace adecuado para sistemas hidráulicos de alta presión de máquinas de fundición a presión.

• Fácil instalación y reemplazo: los orificios de las bridas están perforados con precisión (tolerancia ±0,1 mm) para alinearse perfectamente con las interfaces de bomba estándar, eliminando la necesidad de escariado en el sitio. Un equipo de mantenimiento de dos personas puede completar el reemplazo en 30 minutos, un 50 % más rápido que los conectores con orificios desalineados que a menudo requieren 1 hora o más.

• Protección contra el polvo y la humedad: La unión entre la brida y la tubería está cubierta con una cubierta de goma contra el polvo (extraíble para inspección) que bloquea la entrada de polvo metálico al área de sellado. Esto reduce el riesgo de desgaste de las juntas causado por partículas de polvo, reduciendo la frecuencia de mantenimiento de una vez cada 3 meses a una vez cada 12 meses.

4. Parámetros técnicos (Tabla)

5. Escenarios de aplicación

Este conector está diseñado para resolver problemas de transferencia de fluidos en piezas clave de equipos de fundición a presión, lo que lo hace indispensable para las empresas de fundición a presión B2B:

• Circuitos de refrigerante de máquinas de fundición a presión: conecta bombas de agua a los canales de enfriamiento del molde, donde su resistencia a altas temperaturas (200 ℃) evita fallas en las juntas debido a la transferencia de calor del molde caliente. Un cliente de Jiangsu informó que después de reemplazar los conectores viejos, su fuga de refrigerante disminuyó de 30 litros por semana a menos de 3 litros por semana.

• Tuberías del sistema hidráulico: conecta las bombas hidráulicas con los cilindros de la máquina de fundición a presión. La resistencia a la presión de 16MPa garantiza una transmisión de fluido estable durante la sujeción del molde (un proceso que a menudo genera una presión máxima), evitando caídas repentinas de presión que causan la desalineación del molde.

• Sistemas auxiliares de transferencia de metal fundido: Se utilizan en tuberías de agua de refrigeración para hornos de retención de metal fundido. El material de acero inoxidable 316 resiste la corrosión del polvo de óxido metálico (común en áreas de hornos), que anteriormente causaba que los conectores comunes se oxidaran y tuvieran fugas en un plazo de 6 meses.

• Líneas de tratamiento de aguas residuales: conecta bombas en sistemas de aguas residuales de talleres de fundición a presión, donde la estructura de doble sello evita fugas de aguas residuales ácidas (que contienen iones metálicos) que podrían dañar la infraestructura de la fábrica.

• Líneas de fundición a presión personalizadas: para equipos de fundición a presión no estándar (por ejemplo, máquinas de fundición de piezas de automóviles a gran escala), nuestros conectores de tamaño personalizado (hasta DN100) combinan con diseños de tuberías únicos, lo que elimina la necesidad de piezas adaptadoras que aumentan los riesgos de fugas.

6. Ventajas principales (resolución de los puntos débiles de los clientes B2B)

• Reduce los costos operativos: el diseño sin fugas reduce el desperdicio de fluidos (aceite hidráulico, refrigerante) en un 90 % y la vida útil de 5 años reduce la frecuencia de reemplazo. Una fábrica de fundición a presión de tamaño mediano (10 máquinas) ahorró más de $8,000 en costos anuales de fluidos y mantenimiento después de la instalación.

• Minimiza el tiempo de inactividad: la instalación rápida (30 minutos/unidad) y las bajas necesidades de mantenimiento (una vez cada 12 meses) reducen el tiempo de inactividad del equipo causado por problemas con los conectores. Un cliente de Guangdong solía tener 2 horas de inactividad mensual para reemplazar conectores; ahora son menos de 15 minutos.

• Mejora la seguridad en el lugar de trabajo: la prevención de fugas elimina los pisos resbaladizos (un riesgo importante para la seguridad en los talleres de fundición a presión) y reduce la exposición a fluidos tóxicos (por ejemplo, aceite hidráulico). Desde 2021, ninguno de nuestros clientes ha reportado accidentes de seguridad relacionados con este conector.

• Mejora la estabilidad del equipo: la transmisión de fluido estable (sin caídas de presión ni fugas) garantiza que las máquinas de fundición a presión funcionen con un rendimiento óptimo. Esto reduce los defectos del molde causados ​​por un enfriamiento inestable o presión hidráulica: un fabricante de piezas de automóviles vio caer su tasa de defectos del 7% al 3%.

• Reduce la carga de inventario: Nuestros conectores estándar son compatibles con múltiples marcas de máquinas de fundición a presión, por lo que los clientes no necesitan almacenar diferentes tipos para diferentes máquinas. Un pequeño taller redujo su inventario de conectores en un 60 % después de cambiar a nuestro producto.

7. Guía de uso y mantenimiento

El uso y el mantenimiento adecuados son clave para maximizar la vida útil del conector; aquí hay una guía paso a paso adaptada a las condiciones del taller de fundición a presión:

• Comprobaciones previas a la instalación:

1. Inspeccione la superficie del conector en busca de rayones u óxido (común durante el transporte). Si los encuentra, use papel de lija de grano 400 para pulir rayones menores y luego aplique una capa delgada de aceite antioxidante.

1. Verifique la elasticidad de la junta: presiónela suavemente con el dedo; si rebota rápidamente, está en buenas condiciones; si permanece deformado, reemplácelo (proporcionamos 2 juntas de repuesto por unidad).

1. Verifique que las roscas de los pernos estén limpias (sin polvo metálico) y aplique una pequeña cantidad de grasa para alta temperatura para asegurar un apriete suave.

• Pasos de instalación:

1. Alinee los orificios de la brida del conector con la interfaz bomba/tubería; utilice una regla para confirmar que no haya desalineación (máximo permitido: ±0,5 mm).

1. Coloque la junta interior en la interfaz, luego el cuerpo del conector y luego la junta tórica exterior.

1. Apriete los pernos en un 'patrón cruzado' (por ejemplo, apriete el perno 1 → perno 3 → perno 2 → perno 4) para asegurar una presión uniforme. Apriete a 35 N·m (para DN15-DN50) o 55 N·m (para DN65-DN100) utilizando una llave dinamométrica.

1. Instale la cubierta antipolvo y conecte la tubería de fluido; Realice una prueba de presión (1,2 veces la presión nominal durante 30 minutos) para confirmar que no haya fugas.

• Mantenimiento diario y regular:

1. Diariamente: Inspeccione visualmente el conector en busca de fugas (verifique si hay manchas de líquido alrededor de la brida) y asegúrese de que la cubierta antipolvo esté intacta.

1. Mensualmente: limpie el conector con un paño seco para eliminar el polvo metálico; no use agua (puede causar oxidación).

1. Cada 6 meses: Vuelva a apretar los pernos (apriételos al valor original) para compensar cualquier compresión de la junta.

1. Cada 12 meses: reemplace la junta y la junta tórica (incluso si no se encuentran fugas) para evitar fallas repentinas; nuestro kit de repuestos incluye todos los componentes necesarios.

8. Servicio de personalización

Entendemos que las empresas B2B de fundición a presión a menudo tienen necesidades no estándar; nuestro servicio de personalización aborda esto:

• Dimensiones personalizables: Podemos ajustar el diámetro de la brida (hasta DN150), el número de orificios (4-8 orificios) y el tamaño del perno (M8-M16) para que coincidan con diseños únicos de equipos de fundición a presión. Por ejemplo, un cliente con una máquina de fundición a presión personalizada de 5000 toneladas necesitaba un conector DN120; Lo entregamos en 10 días hábiles.

• Personalización del material: para condiciones extremas (p. ej., aguas residuales con alta corrosión), ofrecemos Hastelloy C-276 (una superaleación) en lugar de acero inoxidable 316. Para ambientes de baja temperatura (por ejemplo, talleres de fundición a presión de almacenamiento en frío), utilizamos juntas de caucho de nitrilo (resiste -60 ℃).

• Personalización del sellado: para fundición a presión de calidad alimentaria (por ejemplo, utensilios de cocina de aluminio), proporcionamos juntas de silicona certificadas por la FDA; Para sistemas de alta presión (hasta 25 MPa), utilizamos juntas reforzadas con metal.

• Personalización del etiquetado: Podemos grabar con láser el logotipo de su empresa o el número de pieza en el conector para facilitar la gestión del inventario, sin costo adicional para pedidos superiores a 50 unidades.

9. Servicio postventa

Brindamos soporte posventa confiable para minimizar los riesgos para los clientes B2B:

• Garantía: 3 años de garantía para el cuerpo principal (acero inoxidable 316) y 1 año de garantía para juntas/pernos. Si el conector tiene fugas debido a defectos del material dentro del período de garantía, lo reemplazamos gratis y cubrimos los costos de envío.

• Suministro de repuestos: Disponemos de juntas, pernos y cubiertas antipolvo en 3 almacenes regionales (Shanghai, Guangzhou, Qingdao). Para necesidades urgentes, ofrecemos entregas en 24 horas a los principales centros de fundición a presión (por ejemplo, Suzhou, Dongguan).

• Soporte técnico: Nuestro equipo de 5 ingenieros de sistemas de fluidos de fundición a presión brinda soporte las 24 horas, los 7 días de la semana por teléfono, WhatsApp o videollamada. Para problemas in situ, enviamos un ingeniero a su taller en un plazo de 48 horas (para clientes en China) o 72 horas (para clientes internacionales).

• Capacitación en instalación: para pedidos al por mayor (más de 20 unidades), ofrecemos capacitación gratuita en el sitio para su equipo de mantenimiento, que cubre instalación, pruebas de presión y resolución de problemas, para garantizar un uso correcto.

10. ¿Por qué elegirnos?

• 10 años de enfoque en fundición a presión: nos hemos especializado en conectores de fluidos para equipos de fundición a presión desde 2014, no en conectores industriales en general. Nuestro equipo comprende los desafíos únicos (altas temperaturas, polvo metálico, ciclos de presión frecuentes) de los talleres de fundición a presión, por lo que nuestros productos no son 'talla única', sino soluciones personalizadas.

• Calidad comprobada: Nuestros conectores han pasado pruebas de durabilidad de 1000 horas en entornos simulados de fundición a presión (200 ℃, 16 MPa, exposición al polvo metálico) sin fugas ni deformaciones. También contamos con las certificaciones ISO 9001 (gestión de calidad) y CE (seguridad), cumpliendo con los estándares internacionales para equipos de fundición a presión.

• Casos centrados en el cliente: Más de 800 empresas de fundición a presión (incluidas 5 de las 10 principales fábricas de fundición a presión de automóviles de China) utilizan nuestros conectores. Un cliente importante (que produce llantas de aleación de aluminio) informó que el tiempo de inactividad relacionado con los conectores se redujo en un 92 % después de cambiar a nuestro producto.

• Soluciones rentables: equilibramos calidad y precio: nuestros conectores de acero inoxidable 316 cuestan solo un 15 % más que los conectores 304 comunes, pero duran el doble, lo que resulta en un costo total de propiedad (TCO) más bajo en 5 años.

• Plazos de entrega flexibles: los conectores estándar están en stock (entrega dentro de los 3 días hábiles); los pedidos personalizados demoran entre 7 y 15 días hábiles, un 30 % más rápido que el promedio de la industria (entre 10 y 20 días), lo que ayuda a los clientes a reducir el tiempo de inactividad por emergencia.

11. Preguntas frecuentes

• P1: ¿Es este conector compatible con mi máquina de fundición a presión (por ejemplo, Yizumi DM300)?

R: Sí. Nuestros conectores siguen estándares internacionales de bridas (DIN 2501, ANSI B16.5) que son compatibles con la mayoría de marcas de máquinas de fundición a presión (Yizumi, Haitian, LH, Toshiba). Si no está seguro, envíenos el modelo de su máquina y el diámetro de la tubería; nuestro equipo técnico confirmará la compatibilidad en un plazo de 2 horas y le brindará una recomendación coincidente.

• P2: ¿Qué herramientas necesito para la instalación?

R: Solo necesita herramientas básicas: una llave dinamométrica (con un rango de 10 a 60 N·m), papel de lija de grano 400 (para reparar rayones menores) y una regla (para alineación). No requerimos herramientas especiales, a diferencia de los conectores de algunos competidores que necesitan llaves patentadas. También incluimos una guía de torsión (impresa en el embalaje del conector) para facilitar la referencia.

• P3: ¿Con qué frecuencia necesito reemplazar la junta?

R: Recomendamos reemplazar la junta y la junta tórica cada 12 meses, incluso si no hay fugas visibles. La alta temperatura del taller de fundición a presión y el polvo metálico pueden degradar la elasticidad de la junta con el tiempo (incluso si parece intacta), lo que puede provocar fugas repentinas. Nuestro kit de repuestos (se vende por separado) incluye 5 juntas + 5 juntas tóricas, suficientes para 5 años de mantenimiento.
