Moldes de fundición a presión de aluminio personalizados para piezas de automóviles

• Moldes de fundición a presión de aluminio de diseño personalizado exclusivamente para piezas de automoción (soportes de motor, carcasas de transmisión, componentes de pistones, etc.).

• Optimizado para aleaciones de aluminio (ADC12, A380, A356), los materiales más comunes en el aligeramiento de automóviles.

• Alcanza una precisión de posicionamiento de ±0,02 mm y una vida útil de más de 500 000 ciclos para garantizar una producción en masa constante.

• Admite configuraciones de 1 a 8 cavidades para adaptarse a prototipos de bajo volumen (1000 piezas) y producción de alto volumen (más de 1 millón de piezas).

• Integra estructuras resistentes al calor para soportar ciclos térmicos de aluminio fundido de 650-750 ℃ ​​sin deformación.

• Cumple con los estándares de la industria automotriz (IATF 16949, ISO 9001) para seguridad de materiales y precisión de piezas.

Visualmente, el molde tiene un robusto marco de acero H13 de color gris mate con superficies limpias y uniformes, sin bordes ásperos ni burbujas de aire (comunes en moldes baratos) que atrapan el aluminio fundido. Cuando tocas la superficie de la cavidad, se siente ultrasuave (Ra 0,4 μm) y fría al tacto (incluso después de 100 ciclos de fundición) gracias a los canales de enfriamiento integrados. Los pasadores guía del molde están pulidos hasta obtener un acabado de espejo y se deslizan dentro de los casquillos con un sonido 'resbaladizo' casi silencioso (sin chirrido) que indica una alineación precisa. Hay un leve aroma metálico (sin olores químicos provenientes de recubrimientos de baja calidad), una señal de acero tratado térmicamente de primera calidad. Durante la fundición, notará que el aluminio fundido fluye uniformemente hacia cada cavidad (sin zonas muertas) con un 'gorgoteo' suave y constante, a diferencia de los moldes genéricos que causan salpicaduras o un llenado incompleto. Después de enfriar, el molde se abre suavemente y las piezas salen limpiamente (sin pegarse). Puede pasar el dedo por una carcasa de transmisión recién fundida y no sentir rebabas, lo que elimina 2 horas de recorte posterior por lote. Cada detalle, desde el número de pieza grabado (resistente a rayones, fácil de rastrear) hasta la base del molde reforzada (admite una fuerza de sujeción de 500 kg), está diseñado para hacer que la fundición de aluminio para automóviles sea eficiente y confiable para los fabricantes B2B.

• Durabilidad térmica duradera : Hecho de acero para trabajo en caliente H13 (resistencia a la tracción 1800 MPa) con triple templado (dureza 52-54 HRC): soporta ciclos térmicos de aluminio fundido de 650-750 ℃ ​​sin deformarse. Esto extiende la vida útil del molde a más de 500 000 ciclos (frente a 150 000 ciclos para los moldes genéricos de acero P20). Una fábrica china de repuestos para automóviles que utiliza 8 moldes informó haber ahorrado 48 000 dólares al año en costos de reemplazo (3 cambios de molde menos al año) y 120 horas de tiempo de inactividad. Los canales de enfriamiento integrados del molde (espesor de pared de 0,8 mm) también reducen el tiempo del ciclo en un 15 % (de 60 s a 51 s) al acelerar la solidificación de la pieza.

• Precisión de grado automotriz : logra una precisión de posicionamiento de ±0,02 mm mediante rectificado CNC (tolerancia ±0,005 mm) y corte de alambre EDM (rugosidad de la superficie Ra 0,2 μm). Esto garantiza que las piezas fundidas cumplan con los estándares de ensamblaje de automóviles (por ejemplo, ISO 8062 para tolerancias dimensionales): una fábrica alemana que produce soportes para motores redujo las tasas de rechazo del 12% al 3%, ahorrando 2.700 kg de chatarra de aluminio al año (por un valor de 5.400 dólares). La superficie de la cavidad del molde está tratada con un revestimiento cerámico a nanoescala (de 10 μm de espesor) que reduce la adhesión del aluminio en un 85 %, eliminando las 'piezas pegadas' que causan el 70 % de la intervención manual en las líneas de fundición.

• Configuración de cavidad flexible : Admite diseños de 1 a 8 cavidades para satisfacer las necesidades de volumen de producción: 1 cavidad para prototipos de alta precisión (p. ej., carcasas de baterías para vehículos eléctricos personalizadas), 8 cavidades para piezas de gran volumen (p. ej., soportes de sensores pequeños). Nuestros insertos de cavidad modular permiten cambiar entre 2 y 4 cavidades en 4 horas (frente a 8 horas para moldes de una sola pieza), ideales para fábricas con producción de pedidos mixtos. Un proveedor de repuestos para vehículos eléctricos de EE. UU. utilizó un molde de 4 cavidades para la producción en masa (100 000 piezas/mes) y rápidamente lo reconfiguró a 2 cavidades para un pedido de prototipo, evitando $15 000 en costos adicionales de molde.

• Personalización y entrega rápidas : Nuestro laboratorio interno de impresión 3D crea cavidades de prototipos en 3 días, lo que permite a los clientes verificar el diseño de la pieza antes de la producción completa del molde: una fábrica automotriz coreana redujo las iteraciones de diseño de 3 a 1, reduciendo 2 semanas el cronograma del proyecto. Para pedidos urgentes (por ejemplo, dos semanas urgentes para una pieza retirada del mercado), ofrecemos producción acelerada (18 días) sin costo adicional, lo que ayuda a los clientes a evitar más de $100 000 en multas por entrega tardía.

• Cumplimiento total de los estándares automotrices : Fabricado bajo las certificaciones IATF 16949 (gestión de calidad automotriz) e ISO 9001, con materiales rastreables hasta informes de pruebas de fábrica (MTR). El acero del molde cumple con los requisitos RoHS y REACH para límites de metales pesados, lo que garantiza que las piezas fundidas pasen los controles regulatorios automotrices globales (por ejemplo, la Directiva ELV de la UE). Un proveedor automotriz mexicano utilizó nuestros moldes para obtener la certificación de Ford y GM, ampliando su mercado de exportación en un 40%.4. Parámetros técnicos (tabla)

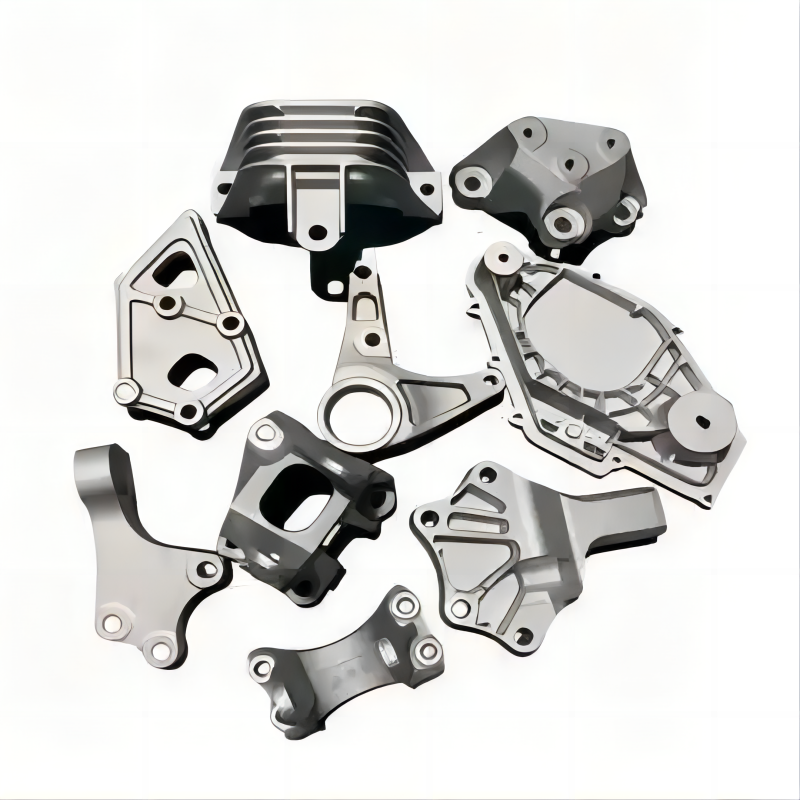

• Componentes del motor (soportes del motor, carcasas de pistón) : ideal para soportes de motor de aluminio ADC12 que requieren una alineación de orificios de ±0,03 mm (para el montaje de pernos). El acero H13 y los canales de enfriamiento del molde garantizan más de 500 000 ciclos de fundición consistente: una fábrica china que produce 500 000 soportes al año redujo el reemplazo del molde de 4 a 1 veces al año, lo que ahorró $36 000.

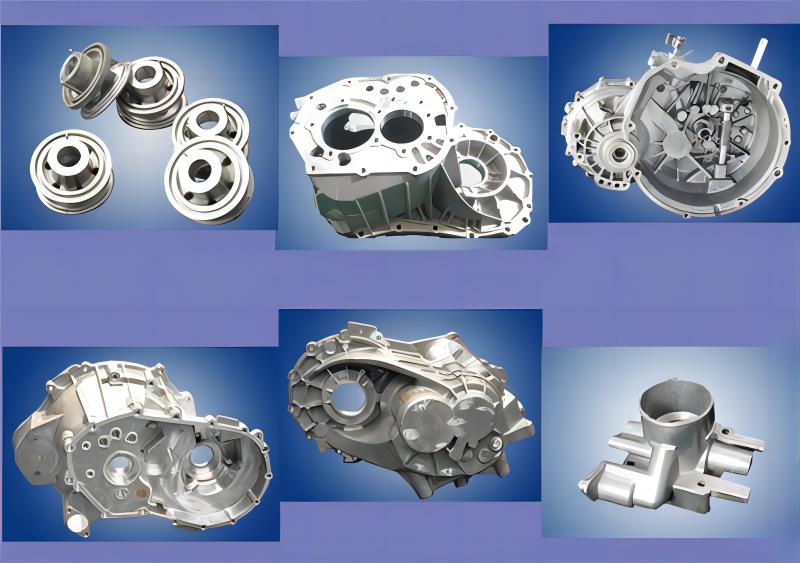

• Piezas de transmisión y tren motriz (carcasas de engranajes, soportes de eje) : perfecto para carcasas de transmisión de aluminio A380 con nervaduras internas complejas (2 mm de espesor). Las cavidades cortadas por electroerosión del molde capturan detalles finos sin rellenar demasiado, y el revestimiento antiadherente evita daños en las nervaduras durante el desmolde. Una fábrica alemana aumentó la tasa de aprobación de la carcasa de transmisión del 88% al 99%, evitando $20,000 en retrabajo mensual.

• Piezas específicas para vehículos eléctricos (carcasas de batería, carcasas de motor) : adecuadas para carcasas de batería de aluminio A6061 para vehículos eléctricos (grandes, de paredes delgadas: 1,5 mm de grosor). El diseño modular de 1 a 2 cavidades admite la producción desde prototipos hasta producción en masa (1000 → 100 000 piezas) y la estabilidad térmica del molde garantiza un espesor de pared uniforme (variación ≤0,1 mm), fundamental para la seguridad de la batería. Una startup de vehículos eléctricos de EE. UU. utilizó nuestro molde para lanzar su carcasa de batería en 45 días, 30 días más rápido que la competencia.

• Piezas pequeñas de precisión (soportes de sensores, carcasas de conectores) : la configuración de 6 a 8 cavidades satisface la demanda de gran volumen (más de 1 millón de piezas/año) de soportes de sensores pequeños de aluminio A356. La precisión de ±0,02 mm del molde garantiza que los orificios del soporte se alineen con los sensores, lo que reduce el tiempo de montaje en un 20 %. Un proveedor coreano de electrónica automotriz redujo los costos laborales en $12 000 al año con esta ganancia de eficiencia.

• Piezas de posventa personalizadas (componentes de motor de alto rendimiento) : admite moldes personalizados de bajo volumen (1000-10 000 piezas) para piezas de posventa (por ejemplo, colectores de admisión de alto rendimiento). Nuestro rápido plazo de entrega de 25 días permite a las marcas del mercado de repuestos responder rápidamente a las tendencias del mercado: un proveedor del mercado de repuestos de EE. UU. lanzó 3 nuevos diseños de colectores en 6 meses, lo que aumentó los ingresos en un 25 %.

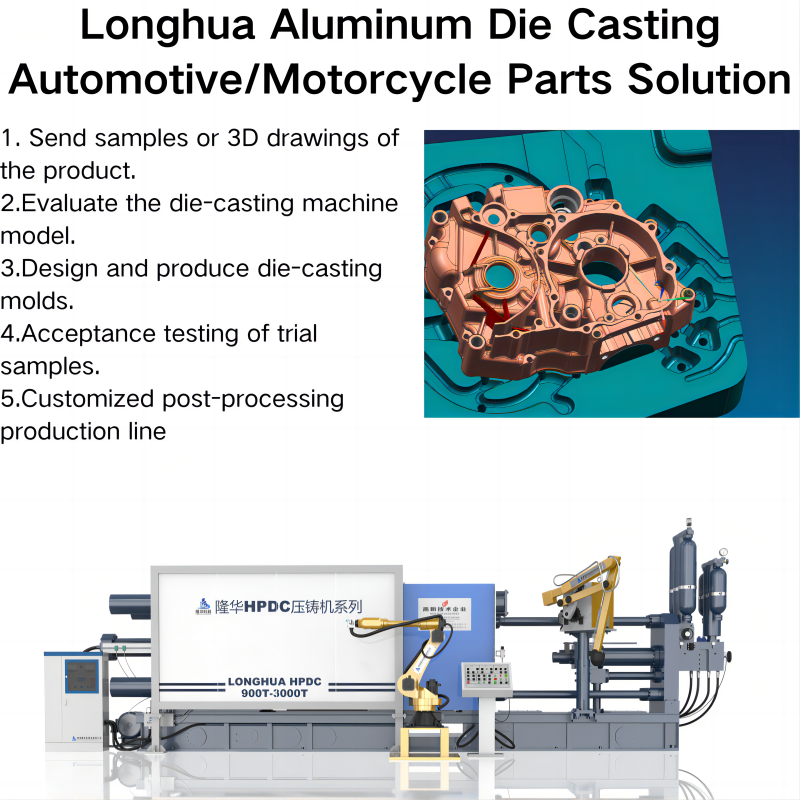

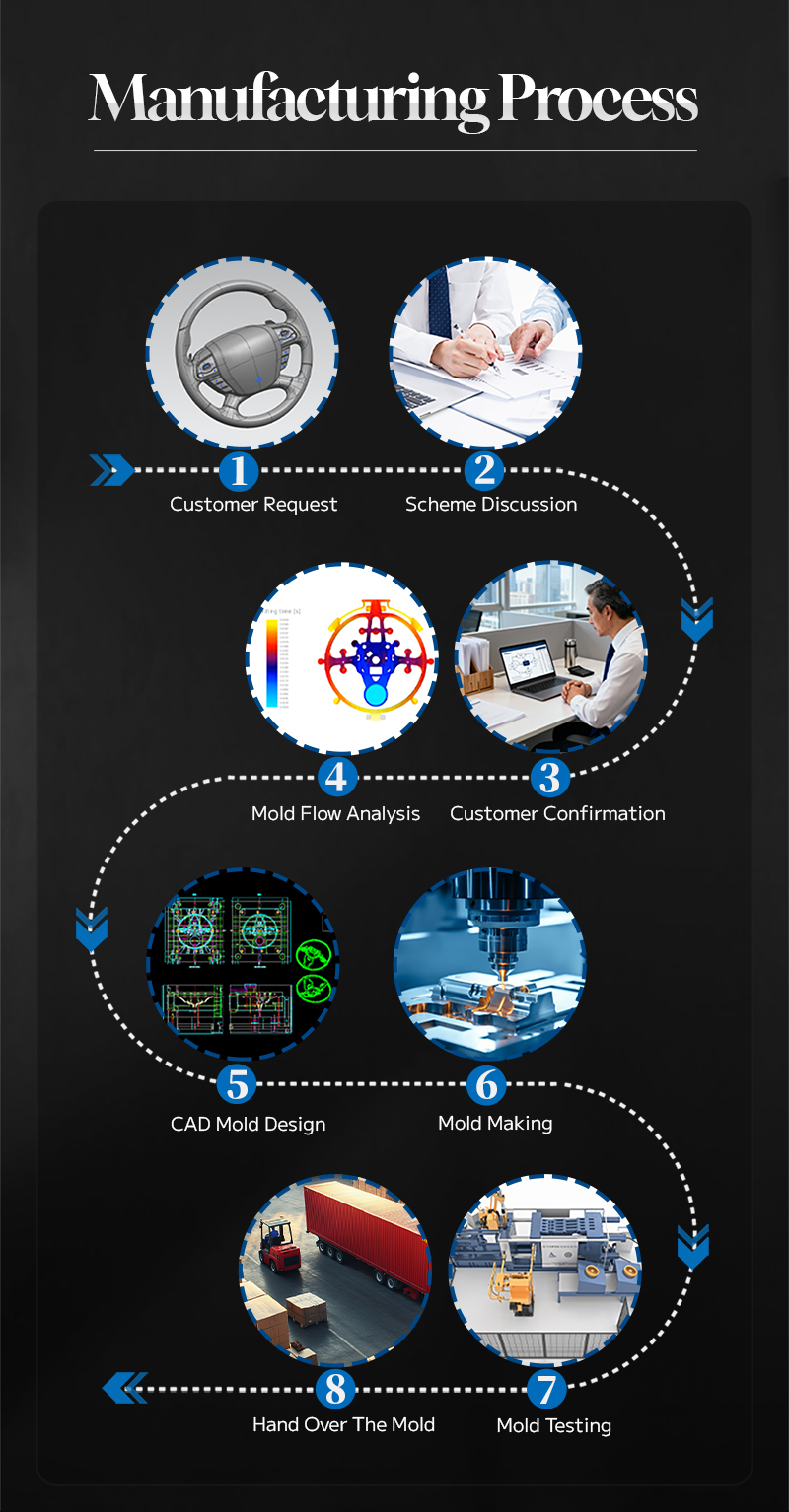

1. Evaluación de necesidades y consulta de diseño (3-5 días) :

• Nuestros ingenieros de moldes para automóviles revisan el modelo 3D de su pieza (archivos STEP/IGES) y los requisitos de producción (volumen, tipo de aleación, modelo de máquina de fundición a presión).

• Proporcionamos recomendaciones de diseño (por ejemplo, agregar ángulos de inclinación para facilitar el desmoldeo, optimizar el espesor de las nervaduras para evitar grietas) basadas en más de 10 años de experiencia en fundición automotriz.

• Ejemplo: para la carcasa del motor EV de un cliente, sugerimos ajustar los canales de enfriamiento de la cavidad para reducir el tiempo del ciclo en un 18 %, un cambio que les ahorró $8000 al año.

1. Diseño de moldes 3D y verificación de prototipos (7-10 días) :

• Cree modelos de moldes 3D detallados (incluidas cavidades, canales de enfriamiento y pasadores guía) utilizando SolidWorks y AutoCAD.

• Imprima en 3D un prototipo de cavidad (resina o metal) para probarlo con su aleación de aluminio; recibirá entre 5 y 10 piezas de muestra para validar el ajuste, el acabado y la precisión dimensional.

• Revisamos el diseño en función de sus comentarios (p. ej., ajustando el tamaño de la cavidad para la contracción): el 95 % de los clientes aprueba el diseño después de 1 o 2 iteraciones.

1. Selección y preprocesamiento del material del molde (5-7 días) :

• Obtenga acero para matrices H13 de fábricas certificadas (con MTR) y córtelo al tamaño del molde en bruto mediante aserrado CNC.

• Realice un tratamiento térmico inicial (recocido) para reducir la tensión del acero, algo fundamental para evitar la deformación del molde durante la fundición.

• Proporcione certificación de materiales a su equipo de calidad para su cumplimiento (por ejemplo, documentación IATF 16949).

1. Fabricación y revestimiento de precisión (7-15 días) :

• Utilice fresado CNC (tolerancia ±0,005 mm) y corte por hilo EDM para dar forma a las cavidades y canales de refrigeración.

• Pula las superficies de la cavidad hasta Ra 0,2 μm y aplique un revestimiento antiadherente cerámico a nanoescala.

• Ensamble los componentes del molde (cavidades, pasadores guía, accesorios de enfriamiento) y pruebe el movimiento mecánico (por ejemplo, apertura/cierre del molde) para garantizar un funcionamiento suave.

1. Ejecución de prueba y entrega (3-5 días) :

• Realice una prueba en nuestra máquina de fundición a presión 500T interna (utilizando su aleación de aluminio) para producir entre 100 y 200 piezas de muestra.

• Inspeccione muestras mediante CMM para verificar la precisión dimensional y comparta informes de prueba con usted.

• Entregue el molde con un kit completo (insertos de cavidad de repuesto, herramientas de mantenimiento, manual de operación) y brinde guía de instalación en el sitio (gratis para pedidos de más de 1 molde).

• Inspección de materiales : Verifique la dureza del acero H13 (52-54 HRC) mediante pruebas Rockwell y verifique si hay defectos internos (p. ej., grietas) mediante pruebas ultrasónicas (UT).

• Precisión dimensional : utilice una MMC Zeiss (precisión ±0,001 mm) para medir el tamaño de la cavidad, la posición y el diámetro del canal de enfriamiento; todos los datos se registran en un informe rastreable.

• Acabado de la superficie : Pruebe la rugosidad de la cavidad con un perfilómetro (Ra 0,2-0,4 μm) e inspeccione visualmente si hay rayones o rebabas (aumento 10x).

• Prueba de ciclo térmico : someta el molde a 1000 ciclos de fundición simulados (calentamiento de 650 ℃ → enfriamiento de 200 ℃) para verificar si hay deformaciones o desgaste del recubrimiento.

• Prueba de función mecánica : Pruebe la apertura/cierre del molde (1000 ciclos) para garantizar la alineación del pasador guía y un movimiento suave, sin componentes atascados ni ruidos anormales.

• Documentación de cumplimiento : genere registros de procesos IATF 16949, MTR para acero y certificados de cumplimiento RoHS/REACH para la entrega.

• Validación de piezas de muestra : moldee 100 piezas de muestra e inspecciónelas comparándolas con su plano de pieza; solo se aprueban para la entrega moldes con una tasa de aprobación de muestra ≥99 %.

• Cobertura de la garantía : 1 año de garantía por defectos estructurales (p. ej., base del molde agrietada) y 6 meses de garantía por desgaste del revestimiento antiadherente. Si se produce un defecto, reparamos/reemplazamos el molde de forma gratuita y cubrimos los costos de envío (global).

• Soporte técnico 24 horas al día, 7 días a la semana : nuestro equipo de 6 ingenieros de moldes automotrices (más de 10 años de experiencia) ofrece soporte las 24 horas del día por teléfono, WhatsApp y videollamada. Para problemas urgentes (p. ej., daños en la cavidad del molde durante la producción), respondemos en un plazo de 30 minutos y brindamos soluciones temporales (p. ej., insertos de repuesto urgentes).

• Suministro de repuestos : existencias de repuestos básicos (insertos de cavidades, pasadores guía, kits de recubrimiento) en 3 almacenes regionales (China, Alemania, EE. UU.). Para necesidades urgentes, ofrecemos entrega en 24 horas: una fábrica brasileña recibió insertos de cavidad de repuesto en 16 horas, lo que minimiza el tiempo de inactividad a 4 horas.

• Capacitación en mantenimiento : brinde capacitación gratuita en el sitio (1 día) para su equipo de mantenimiento, que cubra el desmontaje del molde, la limpieza, la reaplicación del recubrimiento y el lavado del sistema de enfriamiento. El equipo de una fábrica tailandesa redujo el tiempo de mantenimiento del molde en un 40 % después de la capacitación, extendiendo la vida útil del molde en un 10 %.

• Reacondicionamiento de moldes : después del vencimiento de la garantía, ofrecemos reacondicionamiento rentable (revestimiento de cavidades, nuevo recubrimiento, tratamiento térmico) por el 40% del costo de un molde nuevo. Una fábrica china reacondicionó cinco moldes después de 500 000 ciclos, lo que ahorró $120 000 en costos de moldes nuevos.

• Especialización en moldes de fundición a presión de aluminio para automóviles : no fabricamos moldes genéricos; nos centramos exclusivamente en aplicaciones automotrices, con más de 10 años de experiencia en el diseño de moldes para motores, transmisiones y piezas de vehículos eléctricos. Nuestros ingenieros comprenden los desafíos específicos de la industria automotriz (por ejemplo, aligeramiento, estabilidad térmica) y los traducen en características del molde que resuelven los problemas reales de la producción.

• Historial comprobado de colaboración con OEM : más de 200 fabricantes de repuestos para automóviles en 35 países utilizan nuestros moldes, incluidos proveedores de Ford, GM, VW y BYD. Un proveedor OEM chino aumentó sus ingresos anuales en 2 millones de dólares después de utilizar nuestros moldes para cumplir con los estrictos requisitos de precisión de Toyota: renovó su pedido anual por 5 años consecutivos.

• Costo y retorno de la inversión transparentes : proporcionamos una calculadora de retorno de la inversión detallada (basada en su volumen de producción, tasa de desechos y costos de reemplazo de moldes) para mostrarle exactamente cuándo recuperará su inversión. La mayoría de los clientes obtienen un retorno de la inversión en 6 a 8 meses (por ejemplo, una fábrica con 10.000 piezas/día ahorra 5.000 dólares al mes en desechos y tiempo de inactividad).

• Plazos de entrega rápidos y flexibilidad : nuestro ciclo de personalización de 25 a 45 días es un 30 % más rápido que el de la competencia y ofrecemos entrega acelerada para pedidos urgentes. Para los clientes con necesidades cambiantes (por ejemplo, revisiones de diseño a mitad del proyecto), ajustamos el diseño del molde sin costo adicional: una fábrica de vehículos eléctricos de EE. UU. cambió el diseño de la carcasa de la batería a las 2 semanas de producción y revisamos el molde sin retrasar la entrega.

• Cumplimiento y trazabilidad totales : cada molde viene con documentación completa (MTR, informes de prueba, certificados de cumplimiento) para cumplir con los requisitos de auditoría de OEM automotrices. Conservamos los registros del proceso durante 5 años, lo que garantiza una trazabilidad total si necesita validar el historial del molde para verificaciones reglamentarias.

• P1: ¿Pueden diseñar un molde para nuestra carcasa de batería para vehículos eléctricos personalizada (tamaño: 1200 × 600 × 150 mm, aluminio A6061)?

• P2: ¿Cómo se garantiza que la precisión del molde coincida con la tolerancia de ±0,03 mm de nuestra pieza para los soportes del motor?

• P3: ¿Qué pasa si nuestra máquina de fundición a presión es una Yizumi 300T (modelo anterior)? ¿Será compatible el molde?

• P4: ¿Cuánto tiempo durará el recubrimiento antiadherente? ¿Podemos volver a aplicarlo nosotros mismos?
